Comment garantir la conformité à l'indice de protection IP lors de la fabrication de boîtiers métalliques sur mesure ?

Garantir la conformité à l'indice de protection IP au sein de Services de fabrication de tôlerie Tout commence par une identification claire du niveau de protection IP requis. Les ingénieurs doivent prendre en compte les facteurs environnementaux qui influent sur cette protection. Chaque étape, de la conception au choix des matériaux, exige une intégration rigoureuse des spécifications IP. Les méthodes d'étanchéité et les pratiques de fabrication ont une incidence sur l'efficacité de la protection IP. Les tests vérifient la conformité aux normes IP et préviennent les défaillances coûteuses. Les normes industrielles encadrent l'évaluation de la protection IP et contribuent à éviter les risques liés à la non-conformité. Un processus structuré garantit une protection IP fiable pour chaque boîtier.

Points clés à retenir

• Identifiez le niveau de protection IP requis dès le début du processus de conception afin de garantir une protection adéquate contre la poussière et l'eau.

• Choisir les matériaux et les méthodes d'étanchéité appropriés pour améliorer la durabilité du boîtier et sa conformité aux normes IP.

• Effectuer des tests approfondis, y compris des tests d'infiltration de poussière et d'eau, afin de vérifier que les boîtiers répondent aux indices de protection IP spécifiés.

• Respectez les normes et les meilleures pratiques de l'industrie lors de la fabrication afin d'éviter les pièges courants susceptibles de compromettre la conformité en matière de propriété intellectuelle.

• Documentez tous les processus de test et de certification afin de fournir une preuve de conformité et d'instaurer la confiance avec les clients.

Comprendre les indices de protection IP et la conformité

Explication du code IP

L'indice IP est un système international de classification du niveau de protection des enveloppes électriques. Ce système, défini par la Commission électrotechnique internationale (CEI) selon la norme CEI 60529, repose sur une structure simple. Le code commence par les lettres IP, suivies de deux chiffres. Le premier chiffre indique le niveau de protection contre les corps solides, comme la poussière. Le second chiffre indique le niveau de protection contre l'eau.

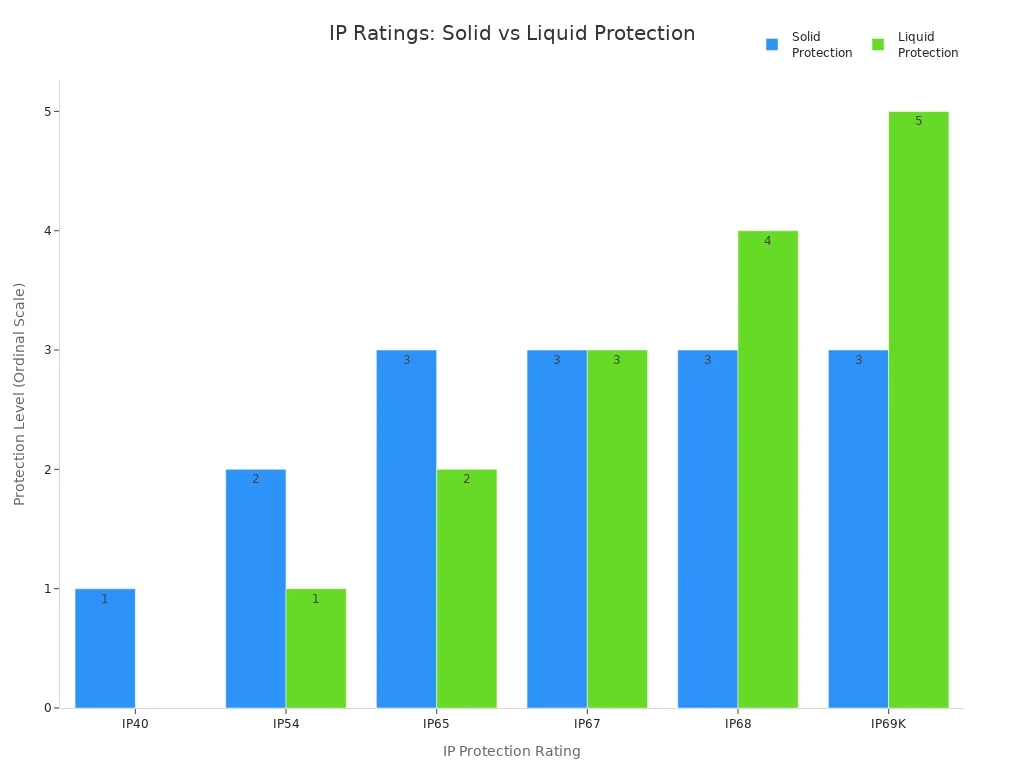

Le tableau suivant présente la structure du code IP :

Chaque indice de protection IP indique clairement la capacité du boîtier à bloquer la poussière et l'eau. Par exemple, un boîtier IP66 offre une protection totale contre la poussière et les jets d'eau puissants. Le premier chiffre est compris entre 0 et 6, et le second entre 0 et 9. Cette structure aide les utilisateurs à choisir le boîtier adapté à leurs besoins.

Pourquoi les indices de protection IP sont importants

L'indice de protection IP est essentiel pour garantir la sécurité et la durabilité des boîtiers métalliques. Il permet aux ingénieurs et aux fabricants d'adapter les boîtiers aux exigences des différents environnements. Le premier chiffre de l'indice IP indique le niveau de protection contre les particules solides, tandis que le second indique le niveau de protection contre les liquides. Cette approche permet aux utilisateurs d'évaluer les performances d'un boîtier dans des conditions difficiles.

Les normes industrielles exigent le respect strict de l'indice de protection IP. Les normes établies par des organismes tels que la CEI définissent les niveaux minimaux de résistance à la poussière et à l'eau pour diverses applications. Elles précisent également les exigences en matière de résistance à la corrosion et font la distinction entre une utilisation intérieure et extérieure. Le non-respect de l'indice de protection IP peut entraîner des problèmes tels que la condensation, la corrosion, voire une panne de l'équipement. En respectant ces normes, les fabricants garantissent que leurs boîtiers offrent une protection fiable et répondent aux besoins de leurs clients.

Détermination des exigences en matière de propriété intellectuelle pour la fabrication des boîtiers métalliques

Évaluation des besoins environnementaux et applicatifs

Avant de choisir l'indice de protection IP approprié pour la fabrication d'un boîtier métallique, les ingénieurs doivent évaluer l'environnement et l'application. Chaque contexte présente des défis spécifiques qui influencent le niveau de protection requis. Le tableau suivant met en évidence les facteurs environnementaux ayant un impact sur le processus de sélection :

Les besoins spécifiques à l'application jouent également un rôle majeur dans la détermination de l'indice de protection IP minimal. Les ingénieurs doivent prendre en compte plusieurs aspects :

• Évaluation des niveaux d'exposition aux particules, telles que la poussière de construction et les contaminants industriels.

• Comprendre les modes de contact des liquides, notamment les éclaboussures intermittentes et l'immersion directe.

• En tenant compte des plages de températures de fonctionnement, allant des températures négatives aux environnements à chaleur élevée.

• Évaluation des variations de pression, y compris les changements d'altitude et l'exposition au nettoyage à haute pression.

Les espaces extérieurs sont souvent soumis à des conditions plus difficiles que les espaces intérieurs. Le tableau ci-dessous compare les exigences pour les environnements intérieurs et extérieurs :

Évaluation des normes industrielles

Les normes industrielles facilitent le choix de l'indice de protection IP approprié pour la fabrication des boîtiers métalliques. Ces normes définissent les niveaux minimaux de protection contre la pénétration de corps solides et liquides. Le tableau ci-dessous illustre comment les différents indices IP offrent divers degrés de protection contre la pénétration de corps solides et liquides :

Le choix de l'indice de protection IP approprié garantit la conformité et protège les équipements des risques environnementaux. Les ingénieurs doivent adapter le niveau de protection du boîtier aux risques spécifiques de l'application. En tenant compte de la pénétration de corps solides et liquides, ils peuvent garantir des performances fiables et une durabilité à long terme lors de la fabrication de boîtiers métalliques.

Conception pour la protection contre les infiltrations

Sélection des matériaux

Le choix des matériaux est crucial pour obtenir un indice de protection IP élevé pour tout boîtier sur mesure. Les ingénieurs privilégient souvent des métaux comme l'aluminium ou l'acier inoxydable pour le corps du boîtier. Les boîtiers en aluminium offrent une excellente résistance à la corrosion, notamment après anodisation ou revêtement en poudre, et garantissent des performances optimales en extérieur et en milieu industriel. Les boîtiers en acier inoxydable offrent une protection robuste, mais leur poids peut nécessiter un support supplémentaire. Ces deux matériaux permettent un usinage de précision, ce qui contribue à l'étanchéité et au maintien du niveau de protection IP requis.

Lors de la conception d'un système de protection contre les infiltrations, le choix des matériaux d'étanchéité est tout aussi important. Parmi les matériaux couramment utilisés, on trouve :

• Silicone et fluorosilicone

• Éponge et mousse en silicone

• Feuille de silicone solide et caoutchouc

• élastomères de silicone

• matériaux renforcés par des tissus

• Silicone vulcanisé au platine et caoutchouc à haute consistance

• Silicone de qualité aérospatiale

• Composés de moulage et caoutchouc de silicone liquide

• Élastomères conducteurs et matériaux de joints EMI

• mousse conductrice d'électricité

• Matériaux de protection contre les décharges électrostatiques

• PORON et matériaux d'interface thermique

• Matériaux fluoroélastomères (FKM)

• Éponge à cellules fermées et caoutchouc en feuille solide

• matériaux de joints UL

Ces matériaux contribuent à empêcher la poussière et l'eau de pénétrer dans le boîtier. Les ingénieurs doivent tenir compte de l'environnement, de la plage de températures et de l'exposition aux produits chimiques lors du choix des matériaux. Une combinaison appropriée de matériaux de boîtier et de composés d'étanchéité garantit que le boîtier répond aux indices de protection IP souhaités et assure une protection durable.

Géométrie de l'enceinte

La géométrie d'un boîtier influe directement sur sa capacité à atteindre et à maintenir un indice de protection IP élevé. Les principes de conception clés consistent à minimiser les joints et les ouvertures, à sceller tous les points d'entrée potentiels et à utiliser des joints à recouvrement et des systèmes de double étanchéité. Les ingénieurs conçoivent des boîtiers avec des dessus inclinés afin d'éviter l'accumulation de liquide. Cette caractéristique permet d'éloigner l'eau des zones sensibles, réduisant ainsi le risque de contamination et favorisant la conformité aux normes d'hygiène. Les conceptions à drainage libre sont particulièrement importantes dans les secteurs où l'eau stagnante peut compromettre l'étanchéité ou entraîner la prolifération bactérienne.

Une géométrie efficace du boîtier implique également de prendre en compte la pression et la ventilation. Une ventilation adéquate empêche l'accumulation de pression à l'intérieur du boîtier, ce qui pourrait entraîner des infiltrations d'eau ou de poussière au niveau des joints. Les ingénieurs utilisent souvent des angles arrondis et des transitions douces afin de réduire les points faibles susceptibles d'introduire des infiltrations. En se concentrant sur ces aspects, ils garantissent que le boîtier conserve son indice de protection IP, même dans des environnements difficiles.

Les indices de protection IP courants, tels que IP 65 et IP 66, exigent une protection complète contre la poussière et une résistance aux jets d'eau. Ces indices sont généralement obtenus en assurant l'étanchéité de tous les joints, en utilisant des joints d'étanchéité à chaque ouverture et en concevant le boîtier de manière à évacuer efficacement l'eau. Les projets de boîtiers sur mesure nécessitent une attention particulière à la géométrie, car même de petits défauts de conception peuvent compromettre l'étanchéité.

Choix de joints d'étanchéité et de garnitures

Les joints d'étanchéité constituent la première ligne de défense contre la poussière et l'eau. Le choix du matériau et son positionnement sont essentiels pour obtenir un indice de protection IP élevé, notamment IP67 et supérieur. Parmi les matériaux recommandés figurent l'EPDM, le néoprène, le silicone et la mousse de polyuréthane. Chaque matériau offre des propriétés uniques :

Les ingénieurs doivent garantir la continuité des joints, sans interstices ni angles morts. La profondeur et la largeur appropriées des rainures permettent une compression optimale, généralement de 25 à 30 %. La densité et l'emplacement des fixations influent sur l'homogénéité de la compression du joint, essentielle à une étanchéité fiable. Les fixations doivent être espacées de 7,5 à 10 cm sur le périmètre. Un couple de serrage correct est primordial : un couple insuffisant provoque des fuites, tandis qu'un couple excessif risque d'endommager le joint.

Les joints monoblocs simplifient l'installation et minimisent les risques de fuite. Les joints multi-pièces offrent une plus grande flexibilité, mais peuvent engendrer des difficultés d'étanchéité. Une conception appropriée du joint, incluant le choix des matériaux et sa géométrie, garantit une étanchéité efficace contre l'humidité et la poussière. Les ingénieurs doivent également réaliser des tests de durabilité à long terme et des essais rigoureux afin de confirmer que les joints conservent leur efficacité dans le temps.

La conception d'un système de protection contre les infiltrations exige une attention particulière à chaque détail, du choix des matériaux à la géométrie du boîtier et aux méthodes d'étanchéité. En suivant ces étapes et en tirant parti de Solutions complètes pour la tôlerieLes ingénieurs peuvent ainsi créer des boîtiers sur mesure qui respectent ou dépassent les indices de protection IP requis et offrent une protection fiable dans des environnements exigeants.

Fabrication et tests de conformité à la propriété intellectuelle

Meilleures pratiques de fabrication

Les fabricants appliquent des pratiques exemplaires rigoureuses pour garantir un indice de protection IP constant pour chaque boîtier métallique. Ils définissent les besoins d'application et les normes de conformité avant de lancer la fabrication. Les ingénieurs sélectionnent des matériaux conformes aux normes de protection et assurent l'intégrité structurelle pour une gestion thermique optimale. Ils respectent les indices de protection IP contre la poussière et l'eau en concevant des boîtiers avec un espacement adéquat entre les composants électroniques et les parois. Ils prennent en compte le blindage électromagnétique pour protéger les composants électroniques sensibles des interférences.

Les mesures de contrôle qualité sont essentielles au maintien de la conformité à l'indice de protection IP. Les équipes inspectent les joints et les fixations lors de l'assemblage. Elles veillent à l'application de processus de fabrication rigoureux afin de prévenir les erreurs courantes. Par exemple, ignorer les tolérances des connecteurs ou négliger les exigences relatives au rayon de courbure des câbles peut compromettre la protection. Placer les orifices de ventilation près des zones exposées à l'eau ou utiliser des bossages trop épais peut provoquer des marques de retrait et réduire l'efficacité du boîtier. Les fabricants veillent à un espacement suffisant entre les composants électroniques et les parois du boîtier afin de garantir une protection optimale.

Conseil : Un contrôle qualité rigoureux lors de la fabrication garantit que chaque boîtier en tôle répond aux normes IP requises et assure une protection fiable des composants électroniques.

Tests de protection contre les infiltrations

Les essais et la validation confirment que les boîtiers en tôle répondent aux indices de protection IP spécifiés. Les ingénieurs réalisent des tests d'étanchéité pour évaluer la résistance à la poussière et à l'eau. Ils utilisent des équipements et des méthodes spécialisés pour simuler les conditions réelles d'utilisation.

• Test d'étanchéité à la poussière : les ingénieurs placent les enceintes dans des chambres où circulent des particules de poussière. Ils utilisent le vide pour simuler les variations de pression. L'enceinte doit rester exempte de poussière pour réussir le test.

• Test d'immersion : Les équipes immergent le boîtier en tôle dans l'eau à une profondeur spécifiée pendant au moins 30 minutes. Aucune eau ne doit pénétrer dans le boîtier pendant ou après le test.

• Test de formation de glace externe : ce test évalue l’intégrité de l’enceinte lorsque de la glace se forme à sa surface. L’enceinte doit rester fonctionnelle et intacte en conditions de gel.

Les processus de test et de certification vérifient que l'enceinte répond aux exigences de classification. Les ingénieurs documentent les résultats et analysent les performances pour garantir la conformité. Ils répètent les tests de protection contre les infiltrations pour chaque lot d'enceintes afin de maintenir une qualité constante.

Remarque : Les essais et la validation sont des étapes essentielles pour obtenir des indices de protection IP fiables pour les boîtiers en tôle. Ces essais protègent les composants électroniques contre la poussière, l’eau et les aléas environnementaux.

Certification et documentation

La certification et la documentation attestent de la conformité aux normes de protection IP pour la fabrication sur mesure d'armoires métalliques. Les laboratoires accrédités délivrent des rapports d'essais IP après des tests concluants. Les ingénieurs recueillent les données des essais mécaniques et les rapports d'inspection pour étayer les demandes de certification.

• Rapports de tests IP provenant de laboratoires accrédités

• données d'essais mécaniques

• Rapports d'inspection

Les certifications tierces renforcent la crédibilité des indices de protection IP. Les organismes certificateurs garantissent que le boîtier métallique fonctionnera comme prévu dans des conditions exigeantes. L'obtention et la documentation de la conformité à l'indice IP constituent une exigence courante des clients et des organismes de réglementation.

Remarque : Une certification et une documentation appropriées aident les fabricants à démontrer que leur boîtier en tôle répond aux normes IP et offre une protection fiable aux composants électroniques.

Éviter les pièges courants en matière de conformité à la propriété intellectuelle

Supervision de la conception

Il arrive que les équipes de conception négligent des aspects essentiels de l'étanchéité et de la protection contre les infiltrations. Les revues de conception en amont permettent de prévenir ces problèmes en considérant l'étanchéité comme un élément fondamental dès le départ. Les ingénieurs évaluent les matériaux des joints, la conception des assemblages et le système d'étanchéité global lors de la phase initiale. Cette approche proactive leur permet d'identifier les problèmes potentiels avant qu'ils ne se transforment en erreurs coûteuses. En prenant en compte la protection contre les infiltrations dès le début, les équipes s'assurent que le boîtier respecte l'indice de protection IP requis et évitent les modifications de dernière minute susceptibles de compromettre les performances.

Erreurs de fabrication

Les erreurs de fabrication compromettent souvent la conformité aux normes de propriété intellectuelle. Parmi les erreurs courantes, on peut citer les problèmes d'espacement des fixations, les couples de serrage non définis et les déformations dues à un serrage incorrect des vis. Des rainures de joint mal alignées, un couple de serrage irrégulier et des joints de mauvaise qualité qui durcissent ou se rétractent avec le temps menacent également l'intégrité du boîtier. Un usinage grossier ou des bavures peuvent empêcher un contact optimal du joint, tandis qu'un manque d'étanchéité autour des entrées de câbles, des boutons ou des trous de vis crée des failles. Une compression insuffisante des joints permet à l'eau de contourner l'étanchéité, tandis qu'une compression excessive provoque des déformations permanentes ou des interstices. Des défauts de conception au niveau des angles peuvent entraîner un plissement ou un amincissement des joints.

Les installations qui mettent en œuvre des stratégies d'automatisation complètes enregistrent moins d'erreurs manuelles. L'automatisation garantit une exécution constante, une surveillance en temps réel et un système d'alarmes intelligent. Les contrôles de processus jouent un rôle essentiel dans la réduction des erreurs de fabrication. Le tableau suivant présente deux types de contrôles utilisés en fabrication :

Tests insuffisants

Des tests insuffisants demeurent une cause fréquente de non-conformité aux normes IP. Les équipes doivent réaliser des tests d'étanchéité rigoureux afin de vérifier la résistance à la poussière et à l'eau. Sans tests appropriés, les boîtiers risquent de ne pas résister aux conditions réelles d'utilisation. Les ingénieurs documentent les résultats et analysent les performances pour confirmer que chaque boîtier répond aux exigences de la norme IP. Des tests réguliers garantissent une qualité constante et une protection fiable des composants électroniques.

Conseil : Des revues de conception précoces, des contrôles de fabrication stricts et des tests complets aident les équipes à éviter les pièges courants et à garantir une conformité fiable en matière de propriété intellectuelle.

Obtenir la conformité à l'indice de protection IP grâce à Fabrication de tôlerie sur mesure Un processus clair est indispensable. Les équipes évaluent les conditions environnementales, planifient l'intégration des équipements, prennent en compte les besoins d'accès, anticipent les extensions futures et évitent les erreurs courantes. Elles maîtrisent les indices de protection IP, les intègrent à la conception et les valident par des tests. Le recours aux normes et aux experts garantit la conformité IP. Les accessoires résistants aux intempéries, les composants montés sur panneau et les solutions d'accès contribuent à l'intégrité du boîtier. L'examen des processus actuels et la recherche de conseils professionnels améliorent la protection IP et la fiabilité du produit.

FAQ

Que signifie l'indice de protection IP pour un boîtier métallique ?

L'indice IP indique le niveau de protection d'un boîtier métallique contre la poussière et l'eau. Le premier chiffre mesure la protection contre les corps solides, le second contre les liquides. Les ingénieurs utilisent ces indices pour adapter les boîtiers aux exigences environnementales.

Comment les ingénieurs vérifient-ils la conformité aux normes de protection IP ?

Les ingénieurs utilisent des chambres à poussière et des tests d'immersion dans l'eau. Ils vérifient l'étanchéité et la présence de poussière à l'intérieur du boîtier. Ces tests confirment que le boîtier répond aux exigences de l'indice de protection IP.

Pourquoi le choix des matériaux est-il important pour la conformité à la propriété intellectuelle ?

Le choix des matériaux influe sur la durabilité et l'étanchéité. Les métaux comme l'aluminium et l'acier inoxydable résistent à la corrosion. Les matériaux de joints tels que le silicone ou l'EPDM bloquent la poussière et l'eau. Un choix judicieux garantit une protection à long terme.

Quelles sont les erreurs courantes en matière de conformité à la propriété intellectuelle ?

Les équipes de conception négligent parfois les détails d'étanchéité. Les erreurs de fabrication incluent des joints mal alignés ou un couple de serrage incorrect. Des tests insuffisants peuvent masquer les fuites ou les points faibles. Des analyses préliminaires et des contrôles rigoureux permettent de prévenir ces problèmes.

La documentation est-elle importante pour la conformité à l'indice de protection IP ?

La documentation atteste qu'un boîtier est conforme aux normes IP. Les ingénieurs recueillent les rapports d'essais et les comptes rendus d'inspection. La certification par des laboratoires accrédités renforce la confiance et répond aux exigences réglementaires.
