Qu'est-ce que la fabrication de tôles et comment ça marche ?



La fabrication de tôles transforme des feuilles de métal plates en formes spéciales. Elle utilise le formage, le poinçonnage, la découpe et l'assemblage. Cela permet aux fabricants de produire des pièces et des produits de formes et de dimensions variées. De nombreuses industries ont recours à la fabrication de tôles en raison de sa flexibilité. Elle peut répondre à de nombreux besoins différents. Le graphique ci-dessous illustre l'utilisation de la fabrication de tôles par secteur. Services de fabrication de tôlerie sur mesure, les entreprises peuvent répondre à des exigences de production à la fois complexes et simples.

Aperçu de la fabrication de tôlerie



Qu'est-ce que la fabrication de tôles ?

La fabrication de tôles est un procédé qui consiste à transformer des feuilles de métal plates en pièces ou produits finis. Ce procédé permet de créer des articles pour de nombreux secteurs, tels que l'automobile, la construction et l'électronique. L'objectif principal de la fabrication de tôles est de transformer des feuilles de métal brutes en pièces finies aux formes et dimensions spécifiques. Les ouvriers utilisent différents outils et machines pour couper, plier et assembler le métal. Les usines modernes utilisent souvent des machines à métaux. Solutions de fabrication de tôles CNC pour améliorer la vitesse et la précision.

Le processus de fabrication de tôles métalliques suit généralement les étapes suivantes :

1. Générer des plans

2. Finaliser les dessins

3. Fabriquer le métal

4. Terminer le produit

Chaque étape garantit que le produit final répond aux normes de conception et de qualité requises. La fabrication de tôles permet aux entreprises de produire rapidement des pièces robustes, légères et sur mesure.

Remarque : La fabrication de tôlerie permet de réaliser des petites et des grandes séries. Cela en fait un choix flexible pour de nombreux projets.

Caractéristiques principales et formulaires

La tôle se présente sous de nombreuses formes. Les plus courantes sont les tôles plates, gaufrées et perforées. Les tôles plates sont lisses et uniformes. Les tôles gaufrées présentent des motifs en relief ou en creux. Les tôles perforées comportent des trous ou des motifs. Chaque forme répond à un besoin spécifique en fabrication de tôlerie.

L'épaisseur de la tôle est importante. Elle influe sur la résistance et la flexibilité du produit final. Le tableau ci-dessous présente les épaisseurs courantes de tôle, exprimées en pouces et en millimètres :

La fabrication de tôles utilise des feuilles d'une épaisseur allant d'environ 0,15 mm à 10 mm. Les feuilles plus fines sont plus faciles à plier, tandis que les feuilles plus épaisses offrent une plus grande résistance. Le choix dépend des besoins du projet.

Étapes du processus de fabrication métallique

La fabrication de tôles comprend de nombreuses étapes. Chaque étape transforme les feuilles de métal brutes en produits finis. Le processus inclut la conception et la planification, la découpe et le poinçonnage, le pliage et le formage, l'assemblage et la finition. Chaque étape utilise des outils et des méthodes spécifiques pour obtenir le résultat souhaité.

Conception et planification

La conception et la planification constituent la première étape. Les ingénieurs et les concepteurs élaborent des plans pour chaque pièce. Ils utilisent des logiciels de CAO pour créer des modèles. Parmi les logiciels les plus courants, on trouve Alibre, Onshape, FreeCAD et Fusion 360. Ces outils facilitent la conception de pièces simples à fabriquer.

Durant cette étape, les concepteurs réfléchissent à des choses importantes :

1. Prévoir un espace pour les découpes et les pliages, y compris la marge de pliage.

2. Vérifiez l'épaisseur du métal, surtout si une soudure est nécessaire.

3. Assurez-vous que les pièces sont compatibles avec les outils disponibles.

4. Évitez les conceptions trop complexes pour maintenir des coûts bas.

5. Prévoir une marge de tolérance pour que les pièces s'ajustent correctement.

Une bonne planification permet d'éviter les erreurs et d'économiser du matériel.

Découpe et poinçonnage

Après la planification, les ouvriers découpent et poinçonnent les tôles. Cette étape permet de donner au métal la forme et les dimensions souhaitées. Il existe plusieurs méthodes de découpe et de poinçonnage du métal. Le tableau ci-dessous présente les principales méthodes, leur fonctionnement et leurs avantages :

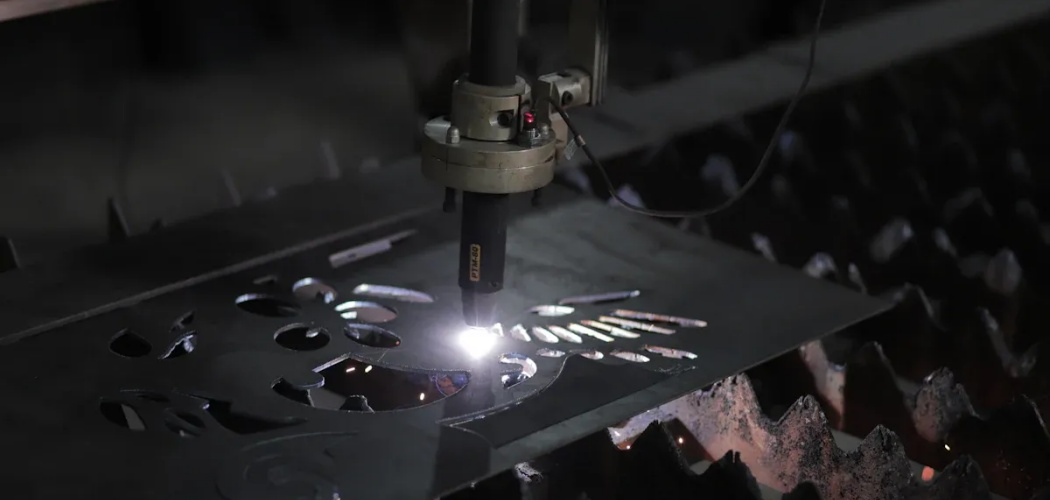

La découpe laser est très précise et rapide. Elle permet de découper une tôle d'acier de 40 mm beaucoup plus rapidement que les méthodes traditionnelles comme la scie à ruban. Cependant, les machines de découpe laser sont plus chères et peuvent ne pas convenir aux métaux très épais. Les méthodes de découpe traditionnelles sont moins coûteuses, mais peuvent ne pas permettre d'obtenir des formes détaillées.

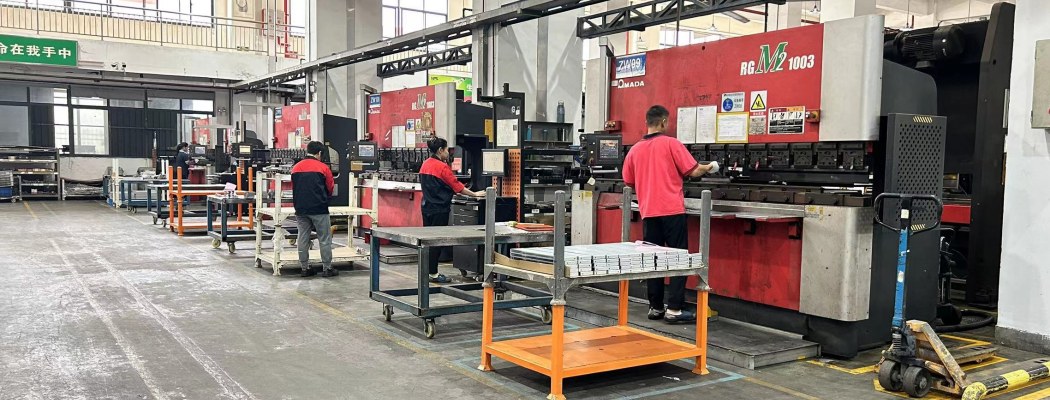

Cintrage et formage

Vient ensuite le cintrage et le formage. Les ouvriers utilisent des machines pour donner au métal la forme d'angles, de courbes ou d'autres formes. Le cintrage est nécessaire pour fabriquer des objets comme des supports, des boîtes et des cadres. Le tableau ci-dessous répertorie les méthodes courantes de cintrage et de formage :

Le choix de la méthode de formage dépend de plusieurs facteurs. Le volume de production est un élément important. Les méthodes à haut volume, comme l'emboutissage, sont plus coûteuses au départ, mais deviennent plus économiques pour les grandes séries. Le type de matériau et la conception de la pièce influencent également ce choix. Choisir la bonne méthode permet de maîtriser les coûts et de garantir une qualité élevée.

Assemblage

Après la mise en forme, les ouvriers assemblent les pièces métalliques. La fabrication de tôles utilise différentes méthodes d'assemblage :

• Soudage : Utilise la chaleur et la pression pour créer des liaisons solides et durables.

• Rivetage : Utilise des fixations pour assembler des pièces, afin qu’elles puissent être démontées.

• Le sertissage : permet d'assembler des feuilles sans chaleur ni matériaux supplémentaires, par formage à froid.

• Collage adhésif : Utilise de la colle pour un bon contact et une protection contre la saleté.

Le soudage est la méthode la plus robuste et la plus efficace pour construire des structures solides. Le rivetage convient lorsque des pièces doivent être démontées ou pour assembler des matériaux différents. Le sertissage et le collage permettent d'obtenir des joints solides sans chaleur.

La méthode d'assemblage dépend de la solidité de la liaison requise et du type de projet.

Finition

La finition est la dernière étape. Elle permet d'améliorer l'apparence des produits, leur durabilité et leur bon fonctionnement. Les méthodes de finition courantes sont :

• Affûtage

• Polissage ou lustrage

• électropolissage

• Peinture

• revêtement en poudre

• Explosions

• Brossage

Le revêtement en poudre et la peinture ajoutent de la couleur et protègent contre la rouille. Le meulage et le polissage rendent les surfaces lisses. L'électropolissage élimine les défauts et améliore la qualité des surfaces. Le sablage donne un aspect mat. Ces méthodes permettent d'obtenir des produits plus esthétiques et plus résistants.

La finition embellit les produits et les protège de la rouille, des produits chimiques et des rayures. Une bonne finition valorise les produits et contribue à leur bon fonctionnement.

La fabrication de tôles métalliques utilise toutes ces étapes pour transformer des feuilles de métal brutes en produits finis de haute qualité. Un travail soigné à chaque étape garantit des résultats robustes, précis et esthétiques.

Matériaux utilisés dans la fabrication de tôles

La fabrication de tôles utilise différents métaux. Ces métaux permettent de fabriquer des objets robustes et utiles. Les tôles les plus courantes sont l'acier, l'aluminium, le cuivre et le laiton. Chaque métal possède des propriétés spécifiques adaptées à certaines applications. L'épaisseur de la plupart des tôles se situe entre 0,15 mm et 10 mm.

Tôles d'acier

Les tôles d'acier sont les plus utilisées en métallurgie. Elles sont robustes et durables. Les usines utilisent de l'acier doux, de l'acier inoxydable et de l'acier galvanisé. Ces tôles conviennent parfaitement aux panneaux de carrosserie, aux appareils électroménagers et aux structures de construction. L'épaisseur des tôles d'acier varie généralement de 0,5 mm à 6 mm. Les ateliers utilisent des tôles d'une épaisseur de 0,5 mm à 6,35 mm.

Les tôles d'acier permettent de fabriquer des produits robustes et durables. Elles se plient et se soudent facilement, ce qui est pratique pour de nombreuses applications.

Feuilles d'aluminium

Les tôles d'aluminium sont légères et inoxydables. Elles sont utilisées dans la construction aéronautique, automobile et le bâtiment. Elles sont souvent fabriquées à partir d'alliages tels que le 6061 et le 5052. Leur épaisseur est comparable à celle des autres tôles métalliques. Les tôles d'aluminium sont faciles à façonner et à recycler.

Autres métaux

La fabrication de tôles utilise également d'autres métaux. Les feuilles de cuivre sont d'excellents conducteurs d'électricité et sont utilisées pour les câbles et les tuyaux. Les feuilles de laiton, esthétiques, servent à la décoration et à la fabrication d'accessoires. Les feuilles d'acier inoxydable sont inoxydables et sont utilisées dans les cuisines et la construction navale. Les feuilles de titane, à la fois résistantes et légères, sont utilisées dans l'aéronautique et le matériel médical.

• Autres métaux en tôle courants outre l'acier et l'aluminium :

  • Le cuivre : idéal pour les travaux d'électricité et de plomberie.

  • Laiton : Utilisé pour les décorations et les pièces de plomberie.

  • Acier inoxydable : utilisé dans l'alimentation, la construction navale et les produits médicaux.

  • Titane : Utilisé dans les avions et les dispositifs médicaux.

Le choix de la tôle appropriée dépend du projet. Chaque métal présente des avantages spécifiques pour la fabrication de tôles.

Techniques de fabrication métallique

La fabrication de tôles utilise de nombreuses méthodes pour transformer les feuilles plates. Chaque méthode permet de fabriquer des pièces robustes et précises pour différentes applications.

Méthodes de découpe

La découpe est la première étape du travail des ouvriers. Les machines découpent les tôles de métal aux formes et dimensions souhaitées. Parmi les méthodes de découpe courantes, on trouve la découpe laser, la découpe plasma, la découpe au jet d'eau et le poinçonnage CNC. Ces méthodes présentent de nombreux avantages :

La découpe laser est très rapide et précise. La découpe au jet d'eau est idéale pour les métaux épais ou sensibles à la chaleur. Le poinçonnage CNC permet de réaliser rapidement des trous et des motifs.

Techniques de formage

Le formage consiste à plier et à façonner le métal découpé. Les ouvriers utilisent des presses, des matrices et des rouleaux pour mouler les tôles. Voici quelques méthodes de formage efficaces :

• Hydroformage : Utilise la pression d'un liquide pour obtenir des formes complexes.

• Gaufrage : Crée des textures sur le métal.

• Dessin en profondeur : Permet de créer des formes profondes.

• Estampage : Découpe et façonne proprement les tôles métalliques.

• Formage électromagnétique : Utilise des aimants pour façonner le métal sans le toucher.

L'hydroformage permet de fabriquer des pièces légères aux formes rigides. L'emboutissage est utilisé pour les pièces automobiles et électroniques. Le gaufrage permet d'ajouter des motifs à des fins esthétiques ou de prise en main.

Processus d'adhésion

L'assemblage consiste à réunir des pièces métalliques pour créer des structures robustes. La fabrication de tôles utilise différentes méthodes d'assemblage :

Les procédés de soudage tels que le MIG, le TIG et le soudage par points permettent d'obtenir des liaisons résistantes. Le rivetage est idéal pour les pièces soumises à des vibrations, comme celles des avions. Les adhésifs et les fixations permettent d'assembler différents métaux ou facilitent les réparations.

Finition de surface

Le traitement de surface améliore l'aspect des pièces métalliques et prolonge leur durée de vie. Parmi les procédés de finition les plus courants, on trouve le revêtement en poudre, le revêtement électrophorétique, le zingage, le Dacromet et l'anodisation.

La finition protège le métal contre la rouille, les produits chimiques et les rayures. Le revêtement en poudre et l'anodisation colorent le métal et le rendent plus résistant. Le zingage et le Dacromet contribuent à prévenir la rouille dans les zones difficiles d'accès.

Conseil : Choisir la meilleure méthode de fabrication de tôlerie permet de conserver des produits solides, esthétiques et durables.

Applications de la fabrication de tôles







Utilisations industrielles

De nombreuses entreprises utilisent la tôlerie pour fabriquer des produits essentiels. Les agriculteurs ont besoin de pièces métalliques sur mesure pour leurs tracteurs et charrues. L'industrie ferroviaire utilise des pièces métalliques robustes pour les trains et les voies. Les entreprises aérospatiales ont besoin de formes métalliques précises pour leurs avions et satellites. Les constructeurs automobiles utilisent la tôlerie pour la fabrication des carrosseries et des pièces de moteur. Les entreprises pharmaceutiques ont besoin de métal propre pour leurs instruments de laboratoire. Les entreprises pétrolières et gazières utilisent des tuyaux, des plateformes et des outils en tôle. Les entreprises d'électronique et de télécommunications utilisent des boîtiers et des connecteurs métalliques. Les entreprises de restauration et de CVC ont besoin de métal pour leurs appareils de cuisine et leurs systèmes de refroidissement. Les secteurs de la plomberie, du médical, de l'informatique, du militaire, de l'entreposage et de la construction utilisent également la tôlerie pour de nombreux produits.

Dans le secteur pétrolier et gazier, la fabrication de tôles permet de réaliser des tuyaux, des plateformes et des équipements pour l'extraction et le traitement du pétrole.

Exemples de produits

La fabrication de tôles permet de produire une grande variété de produits. Les ustensiles de cuisine, comme les fourchettes, les couteaux et les cuillères, sont fabriqués à partir de tôles. Les constructeurs utilisent des escaliers en colimaçon sur mesure et des bâtiments en acier. Les hôpitaux ont besoin d'instruments chirurgicaux et de tables d'opération en métal. Les agriculteurs utilisent des tracteurs et des charrues en métal. Les avions, les camions et les bus nécessitent des pièces métalliques pour des raisons de sécurité et de solidité. Les ponts et les réseaux d'égouts utilisent également des pièces métalliques. Les appareils électroménagers, comme les réfrigérateurs et les cuisinières, sont fabriqués à partir de tôles.

• Ustensiles de cuisine

• Escalier en colimaçon

• Bâtiments en acier

• Instruments chirurgicaux

• Tracteurs et charrues

• Avions, camions et bus

• Ponts et réseaux d'égouts

• Réfrigérateurs et cuisinières

Avantages

La fabrication de tôles présente de nombreux avantages par rapport à d'autres méthodes de fabrication. Le tableau ci-dessous en présente les principaux :

La fabrication de tôles est essentielle à de nombreux secteurs industriels grâce à la production de pièces robustes, précises et sur mesure. Avec les progrès technologiques, de nouvelles opportunités apparaissent. De nombreuses entreprises optent désormais pour cette solution. Fabrication de pièces de tôlerie de précision améliorer l'efficacité et obtenir des avantages concurrentiels.

Les entreprises doivent bien cerner les besoins de leur projet et consulter des fabricants qualifiés. Ainsi, elles pourront collaborer efficacement et obtenir les pièces adaptées.
