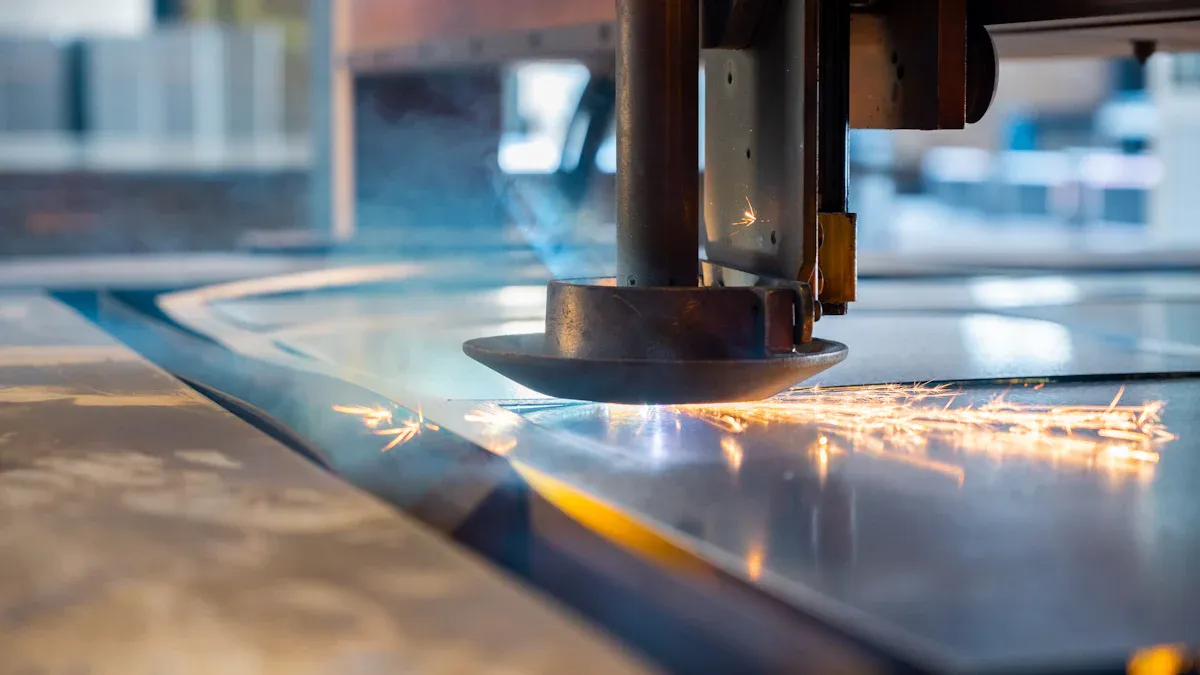

Qu'est-ce que la découpe laser pour la fabrication de tôles ?

La découpe laser utilise un faisceau lumineux focalisé pour fondre, brûler ou vaporiser la tôle avec une précision exceptionnelle. Elle permet d'atteindre une précision dimensionnelle de ±0,1 mm, une norme qui distingue cette méthode des alternatives mécaniques. La fabrication moderne s'appuie sur cette technologie pour sa rapidité (plus de 3 m/min sur des matériaux fins) et sa polyvalence sur l'acier, l'acier inoxydable et l'aluminium. Cette précision garantit une qualité constante pour les applications les plus exigeantes, des composants en acier inoxydable sur mesure aux pièces finies. Ensembles de boîtes à air en acier inoxydable soudées au laserComprendre la découpe laser de tôles commence par la maîtrise de ses principes fondamentaux. Notre service s'étend au-delà de la simple découpe et inclut l'ébavurage, le pliage, le soudage et la finition de surface, offrant ainsi une solution de fabrication complète pour vos projets sur mesure en acier inoxydable. Que vous ayez besoin d'un prototype unique ou d'une production à grande échelle, nos équipements CNC garantissent une précision constante et des délais de livraison rapides. Pour des secteurs tels que l'électronique, l'automobile et l'aérospatiale, nous mettons en œuvre des processus d'inspection rigoureux afin de garantir que chaque pièce réponde à vos spécifications exactes. Contactez-nous dès aujourd'hui pour obtenir un devis gratuit et laissez notre équipe expérimentée optimiser votre conception pour la fabrication, réduisant ainsi les coûts et les délais tout en assurant la plus haute qualité pour vos composants sur mesure en acier inoxydable.

Points clés à retenir

• La découpe laser offre une précision et une vitesse exceptionnelles, atteignant des tolérances de ±0,1 mm et des vitesses de découpe supérieures à 3 m/min sur des matériaux minces.

• Choisissez le type de laser et le matériau adaptés à votre projet ; les lasers à fibre excellent avec les métaux fins et réfléchissants, tandis que les lasers CO2 et à cristal conviennent aux matériaux plus épais.

• Collaborez avec un fournisseur de services complets proposant la découpe, le soudage et la finition afin de garantir la qualité et de réduire les délais de livraison des pièces en acier inoxydable sur mesure.

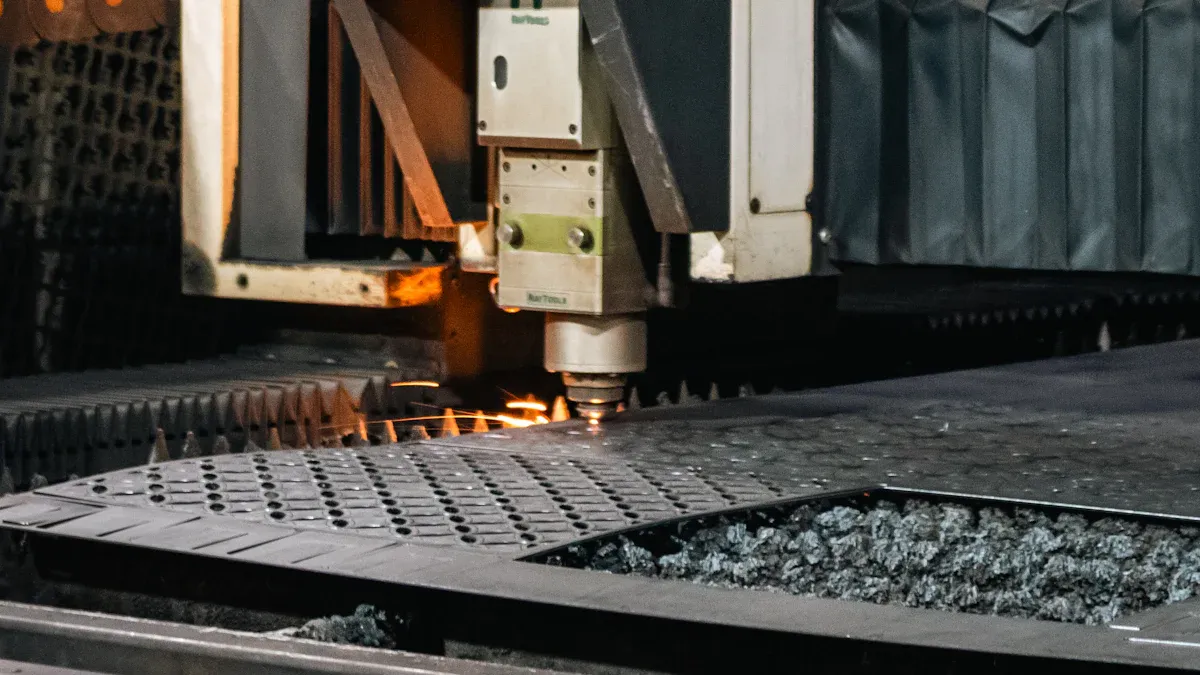

Comprendre la fabrication de tôles et la découpe laser

Le processus de base : génération et focalisation du laser

Le processus de découpe laser débute à l'intérieur du résonateur de la machine. Des sources à fibre optique dopées génèrent la lumière. Les sources CO2 utilisent un mélange gazeux pour produire le faisceau. Ce dernier, d'un diamètre initial de 1,5 à 2,0 mm, traverse un système optique de miroirs et de lentilles. Les miroirs dirigent le faisceau vers la tête de découpe. Une lentille de haute qualité focalise le faisceau avec précision sur la surface du matériau. Ce point focal peut mesurer seulement 0,025 mm de diamètre. La distance focale est généralement comprise entre 38 et 76 mm pour la tôle. Cette focalisation permet d'obtenir la densité d'énergie extrême nécessaire au changement de phase. La partie la plus étroite du faisceau focalisé mesure moins de 0,32 mm de diamètre. Des largeurs de coupe minimales de 0,10 mm sont possibles. Votre système CNC guide la tête de découpe selon votre conception numérique, garantissant ainsi une précision constante pour chaque pièce. Comprendre la découpe laser de tôle nécessite de connaître les différences entre les types de machines.

Les sources à fibre offrent des vitesses de découpe plus rapides sur les matériaux fins et une meilleure efficacité énergétique. Les sources CO2 conviennent aux tôles plus épaisses. Ces informations vous aideront à choisir l'équipement adapté à vos besoins de découpe laser pour la fabrication de tôles.

Fusion et vaporisation des métaux

Lorsque le faisceau focalisé frappe le métal, trois mécanismes physiques se produisent. Le métal absorbe l'énergie photonique du faisceau. Cette absorption se convertit en chaleur, élevant la température au-delà du point de fusion ou de vaporisation. Le métal fondu ou vaporisé sort ensuite de la zone de coupe.

Les métaux, comme l'acier et l'aluminium, absorbent principalement l'énergie des lasers à fibre. Cette absorption est due à l'interaction entre les photons du faisceau et les électrons du métal, ce qui provoque un échauffement rapide pouvant entraîner la fusion ou la vaporisation.

Il existe trois méthodes distinctes d'enlèvement de matière lors de la découpe laser des métaux. Premièrement, la découpe par vaporisation utilise une forte densité d'énergie pour chauffer la pièce jusqu'à son point d'ébullition. La matière se vaporise directement et la vapeur ainsi éjectée forme la découpe. Cette méthode exige une puissance élevée et convient aux métaux extrêmement fins. Deuxièmement, la découpe par fusion utilise un gaz non oxydant tel que l'azote. Le faisceau fait fondre le métal et le gaz expulse le liquide. Cette méthode ne requiert qu'un dixième de l'énergie de la découpe par vaporisation. Elle est utilisée pour l'acier inoxydable, le titane et l'aluminium. Troisièmement, la découpe à l'oxygène utilise l'oxygène comme gaz d'assistance. L'oxygène réagit avec le métal chauffé, générant une chaleur d'oxydation supplémentaire. Cette méthode ne requiert que la moitié de l'énergie de la découpe par fusion et est plus rapide. Elle est utilisée pour l'acier au carbone et l'acier traité thermiquement. Chaque méthode de découpe laser des métaux influe différemment sur la qualité des bords.

Le procédé de découpe laser génère une zone affectée thermiquement le long du bord de coupe. La faible largeur de coupe minimise les déformations. Le choix du gaz détermine la qualité du bord. L'azote produit un bord exempt d'oxyde. L'oxygène crée un bord oxydé, mais permet des vitesses de coupe plus élevées. Un choix judicieux des paramètres garantit une qualité constante pour vos pièces. Ce procédé de découpe laser constitue la base de la production de composants et d'assemblages sur mesure en acier inoxydable. La découpe laser de tôles offre la précision requise pour les assemblages sur mesure en acier inoxydable.

Types de lasers pour la découpe laser des métaux

Le choix de la source laser appropriée détermine la vitesse de découpe, la qualité des bords et le budget d'exploitation. Trois principaux types dominent le secteur : les lasers à fibre, CO2 et à cristal. Chacun offre des avantages spécifiques pour différentes applications. Comprendre ces différences vous aidera à choisir l'équipement optimal pour vos besoins de découpe laser de tôlerie.

Lasers à fibre : efficacité et précision

Les lasers à fibre génèrent leur faisceau à travers une fibre optique dopée, produisant une longueur d'onde de 1,06 micron. Cette longueur d'onde plus courte permet d'obtenir un faisceau plus étroit, offrant ainsi une puissance effective environ quatre fois supérieure à celle des systèmes CO2, à puissance égale. On obtient ainsi une précision accrue et des vitesses de découpe plus rapides, notamment sur les matériaux fins. La conception à semi-conducteurs se traduit également par un encombrement réduit, un rendement énergétique élevé et des besoins de maintenance limités. Ces facteurs contribuent directement à la réduction des coûts d'exploitation par unité de longueur de découpe.

Pour la découpe laser des métaux, les systèmes à fibre sont particulièrement performants avec les matériaux réfléchissants comme l'aluminium et le cuivre. Le tableau ci-dessous indique les épaisseurs maximales typiques pouvant être traitées avec un laser à fibre.

Votre opération de découpe laser de tôle bénéficie de la vitesse et de la précision de la fibre optique. Le procédé de découpe laser produit des bords nets avec des zones affectées thermiquement minimales. Cette qualité s'avère essentielle pour la fabrication de composants et d'assemblages sur mesure en acier inoxydable.

Lasers CO2 et lasers à cristal : applications et compromis

Les lasers CO2 utilisent un mélange gazeux de dioxyde de carbone, d'azote et d'hélium, produisant une longueur d'onde de 10,6 microns. Ils découpent efficacement la plupart des métaux, mais leur rendement est inférieur à celui des systèmes à fibre optique. Les lasers CO2 conviennent aux métaux fins et excellent avec les matériaux non métalliques. Leur coût initial est plus faible, mais leurs coûts d'exploitation sont plus élevés et leur maintenance plus fréquente.

Les lasers à cristal, utilisant des cristaux Nd:YAG ou Nd:YVO4, offrent une puissance de sortie élevée et une excellente qualité de faisceau. Ils permettent de traiter des métaux épais, ce qui les rend populaires dans les applications aérospatiales et automobiles. Cependant, leur prix est plus élevé et les réparations sont coûteuses.

Le choix de votre machine de découpe laser dépend de l'épaisseur habituelle de vos pièces et du volume de production. Pour un travail de haute précision sur des pièces fines, les lasers à fibre offrent le meilleur compromis entre vitesse et coût. Pour la découpe de tôles épaisses, les lasers à cristal fournissent la puissance nécessaire. Les systèmes CO2 restent une option polyvalente pour le traitement de matériaux mixtes. Évaluez vos besoins spécifiques afin de sélectionner la technologie la plus adaptée à vos opérations de découpe laser de métaux.

Matériaux pour la découpe laser de tôles

Le choix du matériau est déterminant pour la réussite de la découpe laser de tôles. L'acier, l'acier inoxydable et l'aluminium dominent les applications industrielles, chacun présentant un comportement distinct sous le faisceau laser. Il est essentiel de comprendre ces différences pour obtenir des résultats optimaux.

Matériaux courants : acier, acier inoxydable et aluminium

L'acier au carbone réagit de façon prévisible à l'énergie laser, ce qui en fait le matériau le plus tolérant pour la découpe. Il peut être usiné avec un gaz d'assistance à l'oxygène pour des vitesses de coupe plus élevées et des bords nets. L'acier inoxydable nécessite une assistance à l'azote pour prévenir l'oxydation et maintenir sa résistance à la corrosion. Les alliages d'aluminium présentent des défis particuliers en raison de leur nature réfléchissante.

La réflectivité élevée de métaux comme l'aluminium et le cuivre peut poser problème aux lasers CO₂ anciens. Les lasers à fibre modernes atténuent efficacement ce problème. Cependant, la conductivité thermique demeure un défi, quel que soit le type de laser. Une conductivité thermique élevée exige un apport d'énergie plus important pour compenser la dissipation de chaleur. Un excès de chaleur peut entraîner des déformations et une décoloration. L'aluminium, avec sa conductivité élevée et son bas point de fusion, nécessite une gestion thermique rigoureuse afin d'optimiser la vitesse de coupe et la qualité des bords.

Plages d'épaisseur et limites pratiques

La puissance de votre laser détermine l'épaisseur maximale que vous pouvez découper efficacement. Le tableau ci-dessous indique les épaisseurs maximales typiques pour un laser à fibre.

Pour la plupart des applications de découpe laser de tôles, l'épaisseur de travail se situe entre 0,15 mm et 25 mm. La précision dimensionnelle est de ±0,1 mm pour les matériaux les plus fins. Plus l'épaisseur augmente, plus les tolérances s'élargissent naturellement. La tolérance typique est de ±0,1 mm pour la plupart des épaisseurs de tôle. Comprendre ces limites vous aide à choisir le métal le plus adapté à la découpe laser. Les exigences de votre projet — qu'il s'agisse de composants en acier inoxydable sur mesure ou d'un caisson à air en acier inoxydable soudé au laser — déterminent le matériau et l'épaisseur appropriés. Les métaux adaptés à la découpe laser se répartissent dans les nuances courantes suivantes, et votre choix a un impact direct sur la qualité de la découpe et l'efficacité de la production.

Avantages et limites de la découpe laser de la tôle

Précision, rapidité et faible distorsion

La découpe laser offre une précision exceptionnelle, inégalée par les méthodes mécaniques. Elle permet d'atteindre des tolérances de ±0,1 mm sur des géométries complexes, un niveau essentiel pour les composants des secteurs aérospatial et médical. Le faisceau finement focalisé produit une largeur de coupe minimale, permettant des motifs détaillés et un meilleur imbrication des matériaux qu'avec la découpe plasma. Cette précision est un atout majeur pour vos projets de découpe laser de tôlerie, que vous produisiez… Composant d'engrenage en acier inoxydable sur mesure ou une boîte à air en acier inoxydable soudée au laser.

La zone affectée thermiquement (ZAT) reste considérablement réduite par rapport aux autres procédés thermiques. Le faisceau focalisé et les vitesses de coupe élevées préservent les propriétés du matériau près du bord de coupe, minimisant ainsi les déformations et les altérations métallurgiques. La découpe plasma produit une saignée plus large et des bords plus rugueux nécessitant un post-traitement important. La découpe au jet d'eau ne génère pas de ZAT, mais elle est plus lente sur les matériaux fins et introduit de l'humidité. La découpe laser offre rapidité et précision sans ces inconvénients.

Ces avantages se traduisent directement par une efficacité de production accrue. Vous produisez des pièces plus rapidement avec moins de travaux secondaires, ce qui réduit vos coûts de fabrication globaux. Le procédé de découpe laser de la tôle garantit une qualité constante pour chaque pièce, assurant ainsi que vos composants en acier inoxydable sur mesure répondent aux spécifications exactes.

Contraintes de coût, de réflectivité et d'épaisseur

Malgré ses atouts, la découpe laser des métaux présente des limitations réelles qu'il convient de maîtriser. Les métaux réfléchissants comme l'aluminium et le cuivre renvoient une part importante du faisceau vers la fibre optique. Les systèmes modernes s'arrêtent automatiquement pour protéger l'alimentation, mais chaque arrêt entraîne la perte d'une pièce. Le cuivre étant très réfléchissant, il est nécessaire de recourir à des systèmes de surveillance de la réflexion sophistiqués.

Les contraintes d'épaisseur influent également sur votre planification de production. À l'épaisseur maximale, le métal en fusion s'accumule, la poutre se disperse et la découpe s'effondre. Votre capacité de production réelle est bien inférieure à celle annoncée.

Les coûts d'investissement exigent une évaluation minutieuse. Les lasers à fibre offrent un rendement électrique supérieur aux lasers CO2, nécessitant une alimentation électrique moins puissante pour une puissance équivalente. Cependant, les machines à fibre ont un coût d'acquisition plus élevé. Ces facteurs influencent le choix de votre équipement. Dans la plupart des environnements de production, les lasers à fibre offrent une meilleure rentabilité au quotidien malgré un investissement initial plus important. Les avantages du procédé de découpe laser — précision, rapidité et faible distorsion — compensent largement les contraintes lorsque le matériau et l'épaisseur sont adaptés aux capacités de votre machine.

Considérations pratiques : Comment découper les métaux au laser

Paramètres de coupe et préparation des matériaux

La maîtrise de la découpe laser des métaux commence par le réglage de trois paramètres essentiels : la puissance du laser, la position du foyer et la pression du gaz. La puissance du laser détermine l’épaisseur maximale de pénétration ; les plaques plus épaisses nécessitent une puissance plus élevée pour une découpe stable. La position du foyer contrôle la répartition de l’énergie dans la saignée. Un foyer nul, positionné en surface, produit le point de découpe le plus petit et convient aux tôles fines. Un foyer négatif, placé sous la surface, augmente la fusion interne pour une pénétration plus profonde ; idéal pour l’acier inoxydable avec assistance d’azote. Un foyer positif, réglé au-dessus de la surface, élargit la saignée et favorise la réaction d’oxydation, ce qui en fait le choix privilégié pour la découpe de l’acier au carbone.

Le gaz d'assistance remplit une double fonction : il évacue le matériau en fusion et favorise les réactions chimiques. L'oxygène alimente une réaction exothermique pour l'acier au carbone, tandis que l'azote sous haute pression empêche l'oxydation, assurant ainsi des arêtes nettes sur l'acier inoxydable et l'aluminium.

La préparation de la surface influe directement sur la qualité des bords. Suivez ces étapes avant de charger le matériau dans vos machines de découpe laser :

1. Pré-nettoyageEssuyez les plaques métalliques avec un chiffon non pelucheux et de l'alcool isopropylique pour enlever la poussière, l'huile et les empreintes digitales qui pourraient brûler sous le faisceau.

2. Revêtements protecteursAppliquer un spray temporaire, amovible et compatible avec les lasers pour réduire l'oxydation et la coloration due à la chaleur.

3. Films de masquageUtilisez des films adhésifs pré-appliqués sur l'acier inoxydable ou l'aluminium brossé ; retirez-les après la découpe pour révéler une finition intacte.

Facteurs de sécurité, d'entretien et de coût

L'utilisation d'équipements de découpe laser pour tôles exige des protocoles de sécurité rigoureux. Le port de lunettes de protection laser adaptées est obligatoire, et la zone de découpe doit être correctement ventilée pour évacuer les fumées. Un entretien régulier des optiques et des buses prévient la distorsion du faisceau et garantit une performance de découpe constante. Les machines de découpe laser CNC transforment directement vos dessins numériques en pièces, mais elles requièrent des opérateurs qualifiés maîtrisant le réglage des paramètres.

Après la découpe, des services complémentaires optimisent votre processus de fabrication. Des ébavureuses automatisées éliminent les bavures et arrondissent les arêtes, garantissant ainsi une finition homogène avant soudage ou peinture. Des presses plieuses entièrement programmables prennent en charge les opérations de pliage. Notre équipe de soudeurs internes assemble les composants en acier inoxydable, en acier au carbone et en aluminium. Le revêtement en poudre assure une finition durable et de haute qualité. Grâce à ces capacités intégrées, la découpe laser métal est idéale pour le prototypage rapide, la fabrication de pièces de tôlerie sur mesure et de composants structurels industriels – le tout auprès d'un partenaire unique et de confiance.

Applications : Pièces sur mesure en acier inoxydable et boîtes à air soudées au laser

Conception de pièces sur mesure en acier inoxydable pour une précision optimale

Votre tôle Service de découpe laser Cette technologie transforme les dessins numériques en composants fonctionnels pour des secteurs d'activité exigeants. Le tableau ci-dessous présente des exemples d'applications réalisables grâce à elle.

Pour obtenir des tolérances serrées sur des géométries complexes, suivez les bonnes pratiques de conception de tôlerie, notamment en tenant compte de l'épaisseur du matériau et du jeu entre les pièces à assembler. Cette méthode de découpe laser des métaux garantit la fiabilité de l'assemblage sans compromettre la précision.

Boîtes à air soudées au laser : procédé et avantages

Le soudage laser complète vos opérations de découpe en produisant des joints robustes et étanches pour les assemblages sur mesure en acier inoxydable. Le procédé utilise un gaz de protection pour garantir une étanchéité parfaite. Cette combinaison de découpe et de soudage offre une haute précision (±0,1 mm), des zones affectées thermiquement minimales et un traitement sans contact. Ces caractéristiques préviennent les microfissures et les déformations thermiques, assurant ainsi une étanchéité optimale. L'environnement inerte contrôlé empêche l'oxydation, produisant des soudures propres et exemptes de contamination. Votre produit final présente des joints lisses et sans bulles, gage d'une étanchéité parfaite. Cette approche intégrée, de la découpe laser de la tôle à l'assemblage final, offre une qualité exceptionnelle pour vos applications les plus exigeantes.

La découpe laser de tôles offre une précision et une rapidité inégalées, mais le succès dépend du choix du matériau, de son épaisseur et d'une configuration adéquate. Évaluez soigneusement la complexité, le volume et les exigences de tolérance de votre projet. Faites appel à un service professionnel proposant des solutions complètes : découpe, soudage et finition. Cette approche garantit une qualité constante pour chaque composant. Contactez-nous dès aujourd'hui pour obtenir un devis gratuit et des conseils techniques concernant vos besoins en découpe laser de métaux.

FAQ

Quelle est la plage d'épaisseurs que vous pouvez traiter avec la découpe laser de tôles ?

Vous pouvez traiter des matériaux d'une épaisseur de 0,15 mm à 25 mm. La précision dimensionnelle est de ±0,1 mm pour les matériaux les plus fins, garantissant des bords nets et une qualité constante.

Quels services complémentaires proposez-vous en plus de la découpe laser ?

Outre la découpe laser, vous bénéficiez de l'ébavurage, du pliage, du soudage et de la finition de surface. Cette solution complète réduit les délais de livraison et simplifie la gestion des fournisseurs.

Comment garantir la qualité des pièces sur mesure en acier inoxydable ?

Des contrôles rigoureux vérifient la conformité de chaque pièce à vos spécifications. L'équipement CNC garantit une précision constante tout au long de la production.
