Comment choisir le bon boîtier en tôle pour un équipement industriel ?

Choisir un boîtier métallique pour un équipement industriel ne se résume pas à choisir la bonne taille. Le boîtier doit protéger les composants internes de la poussière, de l'humidité, des chocs mécaniques, de la chaleur, des risques électriques et de l'environnement d'exploitation. Parallèlement, il doit offrir un espace interne suffisant pour le montage des composants, le passage des câbles, la maintenance et les futures mises à niveau.

Pour les fabricants d'équipement d'origine (OEM) et les fournisseurs d'équipements industriels, le choix d'un boîtier doit donc être considéré comme une décision technique et non esthétique. Le matériau, l'épaisseur des parois, l'indice de protection IP, la gestion thermique, la structure de montage, le traitement de surface et la méthode de production influent tous sur les performances finales et le coût du boîtier.

1. Commencez par l'environnement d'exploitation

La première étape consiste à déterminer l'emplacement d'installation de l'armoire électrique. Les exigences varient considérablement d'une armoire installée à l'intérieur d'une salle blanche électrique à une armoire électrique installée à l'extérieur, dans une usine ou à proximité d'équipements de traitement chimique.

Définir l'environnement en amont permet d'éviter le surdimensionnement. Par exemple, l'utilisation systématique de l'acier inoxydable peut augmenter le coût des matériaux sans apporter d'amélioration significative des performances, alors qu'un boîtier en acier au carbone correctement revêtu serait suffisant.

2. Choisissez le métal adapté à l'application.

L'acier au carbone, l'acier inoxydable et l'aluminium figurent parmi les matériaux les plus couramment utilisés pour les boîtiers industriels. Chacun présente des avantages différents en termes de résistance, de résistance à la corrosion, de poids et de coût de fabrication.

Pour la plupart des équipements industriels courants, l'acier au carbone offre un bon compromis entre résistance structurelle et coût de fabrication. L'acier inoxydable est plus avantageux lorsque la résistance à la corrosion ou un nettoyage fréquent sont importants, tandis que l'aluminium est utile lorsque la réduction du poids est prioritaire.

3. Déterminer l'épaisseur de paroi appropriée

L'épaisseur des parois influe sur la rigidité, le poids, le coût de fabrication et la résistance à la déformation de l'enceinte. Un panneau plus épais n'est pas forcément meilleur, car une épaisseur excessive peut augmenter la consommation de matériau et compliquer le pliage ou l'usinage.

Pour de nombreuses armoires industrielles, l'épaisseur des tôles se situe généralement entre 1,0 mm et 3,0 mm, selon les dimensions de l'armoire, les charges requises, le matériau et la conception structurelle. Les armoires de grande taille comportant des composants internes lourds peuvent nécessiter des renforts, des bords repliés, des rails de montage ou des structures de support soudées, plutôt qu'une simple augmentation de l'épaisseur des tôles.

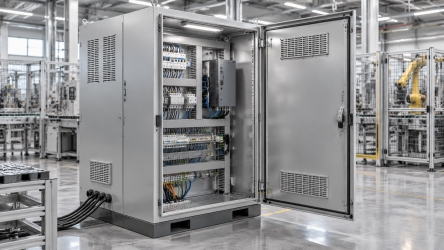

Pendant Fabrication industrielle de tôlerieLes ingénieurs peuvent combiner la découpe laser, le pliage CNC, le soudage et les techniques de renforcement pour obtenir la rigidité requise sans augmenter inutilement l'épaisseur du matériau.

4. Choisissez l'indice de protection IP approprié.

L'indice de protection (IP) est une autre spécification essentielle pour les armoires électriques et industrielles. Ce code définit la résistance de l'armoire à la pénétration de particules solides et d'eau.

L'indice de protection IP requis doit être déterminé en fonction de l'environnement d'installation réel. Les joints, les raccords de porte, les presse-étoupes, les ouvertures de ventilation et les jonctions de l'enceinte influent tous sur le niveau de protection final ; il convient donc d'évaluer l'enceinte comme un ensemble complet et non pas uniquement en fonction de l'indice de protection de sa structure métallique.

5. Planifier la gestion thermique avant la fabrication

La dissipation thermique est l'un des facteurs les plus souvent négligés lors de la conception d'un boîtier. Les alimentations, variateurs, transformateurs, batteries, contrôleurs et autres composants électroniques génèrent de la chaleur en fonctionnement. Si cette chaleur ne peut être évacuée efficacement, la température interne peut dépasser la plage de fonctionnement recommandée des composants.

Une première estimation simple est :

Élévation de température = Dissipation thermique × Résistance thermique

Par exemple, si un équipement génère 100 W de chaleur et que le système d'enceinte a une résistance thermique estimée à 0,5 °C/W, l'élévation de température théorique serait d'environ 50 °C avant de prendre en compte les effets de refroidissement supplémentaires.

Selon l'application, les concepteurs peuvent utiliser des ouvertures de ventilation, des dissipateurs thermiques, des ventilateurs, des échangeurs de chaleur externes ou des structures de montage conductrices. Toutefois, la ventilation doit être prise en compte conjointement avec l'indice de protection IP requis, car des ouvertures plus importantes peuvent accroître le risque d'infiltration de poussière et d'eau.

6. Prendre en compte le montage interne et la maintenance

Un boîtier bien conçu doit simplifier l'installation et la maintenance. Avant la fabrication, définissez l'emplacement des circuits imprimés, des alimentations, des borniers, des disjoncteurs, des batteries, des ventilateurs, des presse-étoupes et des autres composants.

A Boîtier en tôle sur mesure La conception doit prévoir un dégagement suffisant autour des composants pour le câblage, la ventilation, les fixations et l'accès pour la maintenance. L'angle d'ouverture de la porte et la possibilité d'utiliser des panneaux amovibles doivent également être pris en compte, notamment lorsque l'armoire est installée dans un espace restreint.

7. Boîtier sur mesure ou standard ?

Les boîtiers standard conviennent lorsque les dimensions de l'équipement et les exigences de montage sont relativement simples. Cependant, les équipements OEM présentent souvent des dimensions, des emplacements de connecteurs, des exigences de refroidissement ou des restrictions d'installation spécifiques.

A Enceinte sur mesure pour équipements industriels permet au fabricant d'intégrer directement dans la conception des trous de fixation, des ouvertures de ventilation, des poignées, des charnières, des entrées de câbles, des supports, des structures de renforcement et d'autres éléments.

Pour les projets impliquant une production répétée, la fabrication sur mesure peut également réduire le travail d'assemblage, car les composants et les interfaces peuvent être positionnés en fonction de l'architecture finale de l'équipement plutôt que d'adapter l'équipement à un boîtier existant.

8. Préparer un dossier de demande de prix complet

Dans le cadre des achats B2B, la qualité de la demande de devis influe directement sur la précision de l'offre. Se contenter d'indiquer les dimensions globales du boîtier laisse souvent trop de variables à estimer pour le fabricant.

9. Comparez les exigences relatives au boîtier avant de commander

Un simple tableau comparatif peut aider les équipes d'approvisionnement à identifier les spécifications les plus importantes avant de demander des devis.

10. Collaborez rapidement avec le fabricant

Le moment le plus rentable pour résoudre les problèmes d'encapsulation est avant le début de la production. Une communication précoce avec les ingénieurs permet d'identifier les coudes inutiles, les zones de soudure difficiles d'accès, les fixations inaccessibles, les tolérances excessives ou l'utilisation inefficace des matériaux avant que ces problèmes n'affectent la production.

Pour les projets OEM, aborder les exigences en matière de fabrication de tôlerie industrielle dès la phase de conception permet au fabricant de recommander des méthodes de production adaptées. La découpe laser peut convenir aux profils complexes, le pliage CNC permet de produire des panneaux formés de manière répétable, tandis que le soudage peut renforcer la structure des assemblages de grande taille.

L'objectif n'est pas simplement de fabriquer un boîtier métallique. Un boîtier correctement conçu doit protéger l'équipement, faciliter l'assemblage, simplifier la maintenance, respecter les exigences environnementales et rester réalisable à l'échelle de la production requise.
