Processus de fabrication de tôlerie expliqué étape par étape

De nombreuses entreprises utilisent ce procédé de fabrication pour produire des pièces métalliques robustes et performantes.

Points clés à retenir

• Comprenez l'importance de chaque étape de la fabrication de tôles. La découpe, le pliage et l'assemblage permettent d'obtenir des pièces robustes et précises.

• Bien planifier la conception est essentiel. Une planification rigoureuse permet de gagner du temps et d'éviter les erreurs, garantissant ainsi un produit parfaitement adapté aux besoins du client.

• Choisissez les meilleurs matériaux pour votre projet. Tenez compte de leur résistance, de leur poids et de leur coût. Cela garantira la réussite et la durabilité de votre projet.

• Utilisez les méthodes de découpe les plus adaptées à vos besoins. Des techniques comme le cisaillement et la découpe laser présentent chacune leurs avantages : elles peuvent être rapides ou très précises.

• Effectuez des contrôles qualité à chaque étape. Vérifiez régulièrement pour détecter les erreurs au plus tôt. Cela garantit un produit final de haute qualité.

Phase de conception dans la fabrication de tôles

Conception et planification

Chaque client projet de fabrication de tôlerie Tout commence par une idée. Les ingénieurs et les concepteurs discutent des fonctionnalités du produit. Ils réfléchissent également à sa taille et à sa forme. Une bonne planification permet aux équipes d'éviter les erreurs et de gagner du temps. Négliger la planification peut engendrer des problèmes par la suite.

La phase de conception comporte plusieurs étapes importantes. Le tableau ci-dessous montre comment chaque étape s'appuie sur la précédente :

Une planification rigoureuse est essentielle à la suite des travaux. Elle permet aux équipes de choisir les meilleurs matériaux et les méthodes de construction les plus adaptées. Cette étape garantit également que le produit final corresponde aux attentes du client.

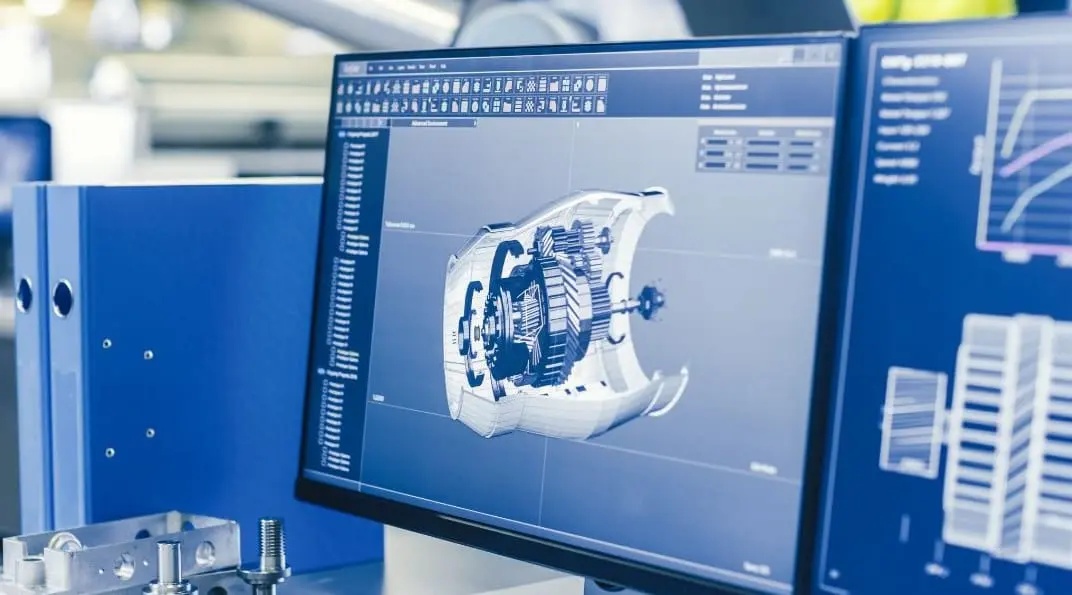

Dessins techniques

Les dessins techniques sont essentiels dans la fabrication de pièces de tôlerie sur mesure. Ils présentent tous les détails de la pièce, notamment ses dimensions, ses matériaux et ses finitions. Des dessins clairs permettent aux équipes d'être plus précises et de réduire le gaspillage.

Le tableau ci-dessous explique comment les différentes parties des dessins techniques contribuent au processus :

Sans plans techniques précis, les équipes risquent de devoir procéder par estimation. Cela peut entraîner un gaspillage de matériaux, des coûts supplémentaires et un ralentissement du projet. Fabrication de tôlerie sur mesure La précision est essentielle à chaque étape. Grâce à des plans clairs, les équipes peuvent fabriquer de nombreuses pièces de tôlerie en toute confiance.

Sélection des matériaux pour le processus de fabrication de tôles

Métaux courants utilisés

Les ingénieurs sélectionnent avec soin les métaux utilisés dans la fabrication de la tôle. L'acier est le métal le plus répandu, représentant environ 93 % de la production totale. L'aluminium gagne en popularité chaque année, notamment pour les pièces nécessitant une grande légèreté. D'autres métaux comme le cuivre, le laiton et le titane sont également importants. Chaque métal possède des propriétés spécifiques qui facilitent la fabrication de la tôle.

• Acier : 93 % de parts de marché

• Aluminium : Segment à la croissance la plus rapide

• Cuivre, laiton, titane : utilisés pour des applications spécifiques

L'acier est robuste et durable. L'aluminium est plus léger et convient aux produits qui ne doivent pas être trop lourds. Le cuivre et le laiton sont résistants à la corrosion et conducteurs d'électricité. Le titane est solide et léger. La fabrication de tôles utilise ces métaux pour répondre à de nombreux besoins.

Critères de sélection

Lors du choix des métaux pour la fabrication de tôles, les équipes prennent en compte de nombreux facteurs. Elles vérifient notamment le comportement du métal dans le produit fini. Si la pièce est destinée à l'extérieur ou à être exposée à l'humidité, elle doit être résistante à la corrosion. La résistance et la flexibilité sont essentielles pour son utilisation. Les équipes considèrent également le coût et le poids. Certains projets nécessitent des métaux faciles à assembler ou faciles à trouver.

Conseil : Choisir le meilleur métal peut permettre de faire des économies et de prolonger la durée de vie des produits.

Les principaux points à prendre en compte sont :

• exigences en matière de résistance à la corrosion

• propriétés mécaniques

• contraintes de coût

• Contraintes de poids

• processus d'assemblage

• Disponibilité des matériaux

Les ingénieurs adaptent ces exigences à chaque projet. Le processus de fabrication de la tôlerie respecte ces règles afin de produire des pièces robustes et sûres. Les experts examinent chaque option avant de prendre une décision. Ils savent que le choix du métal approprié contribue à améliorer les performances et la durabilité du produit.

Étapes du processus de fabrication de tôles : Découpe

La découpe est la première étape cruciale de la fabrication de pièces en tôle. Les ouvriers utilisent différentes méthodes pour découper et façonner les tôles. La méthode de découpe influe directement sur la rapidité, le coût et la qualité du produit. La sécurité est primordiale lors de la découpe. Les équipes doivent respecter scrupuleusement les règles afin de garantir la sécurité des personnes et des machines.

Méthodes de découpe d'ébauches

Le découpage en ébauches est une étape préliminaire de la fabrication de pièces en tôle. Les ouvriers utilisent des machines pour découper des feuilles plates en ébauches. Ces ébauches sont des pièces de formes et de dimensions spécifiques. Le cisaillement est une méthode courante de découpage en ébauches. Ce procédé utilise la force pour obtenir rapidement des coupes droites. Le cisaillement est particulièrement adapté à la fabrication de nombreuses formes simples.

Le découpage permet d'enlever le surplus de métal et d'obtenir la pièce désirée. Cette méthode est idéale pour la production en série de pièces identiques. Cependant, le découpage génère des déchets ; les équipes doivent donc prévoir des solutions pour réduire les coûts. La qualité de la pièce découpée est cruciale pour les étapes suivantes. Une conception optimisée de l'outillage et un choix judicieux des matériaux contribuent à réduire les déchets et à fabriquer des pièces de meilleure qualité.

Conseil : Bien planifier la découpe des ébauches permet d'économiser du métal et de l'argent.

Voici un tableau comparant deux méthodes de découpe d'ébauches :

Le cisaillement est rapide et économique pour les découpes simples. La découpe laser est plus précise et convient aux formes complexes, mais elle coûte plus cher.

Opérations de poinçonnage

Le poinçonnage est une autre étape essentielle de la fabrication de pièces en tôle. Les ouvriers utilisent des poinçons et des matrices pour percer des trous ou réaliser des formes dans les feuilles de métal. Ce procédé est rapide et convient parfaitement à la production en série. Le poinçonnage est compatible avec de nombreux métaux et permet d'obtenir des pièces parfaitement ajustées.

Le poinçonnage présente des avantages et des inconvénients. Il est économique pour les grandes séries et permet une production rapide de pièces. Cependant, il peut déformer le métal. La mise en place des outils est coûteuse et chronophage. Le poinçonnage est moins adapté aux métaux épais ou aux formes très complexes.

Les équipes doivent prendre en compte la rapidité, le prix et la qualité lorsqu'elles choisissent le poinçonnage pour le travail de la tôle.

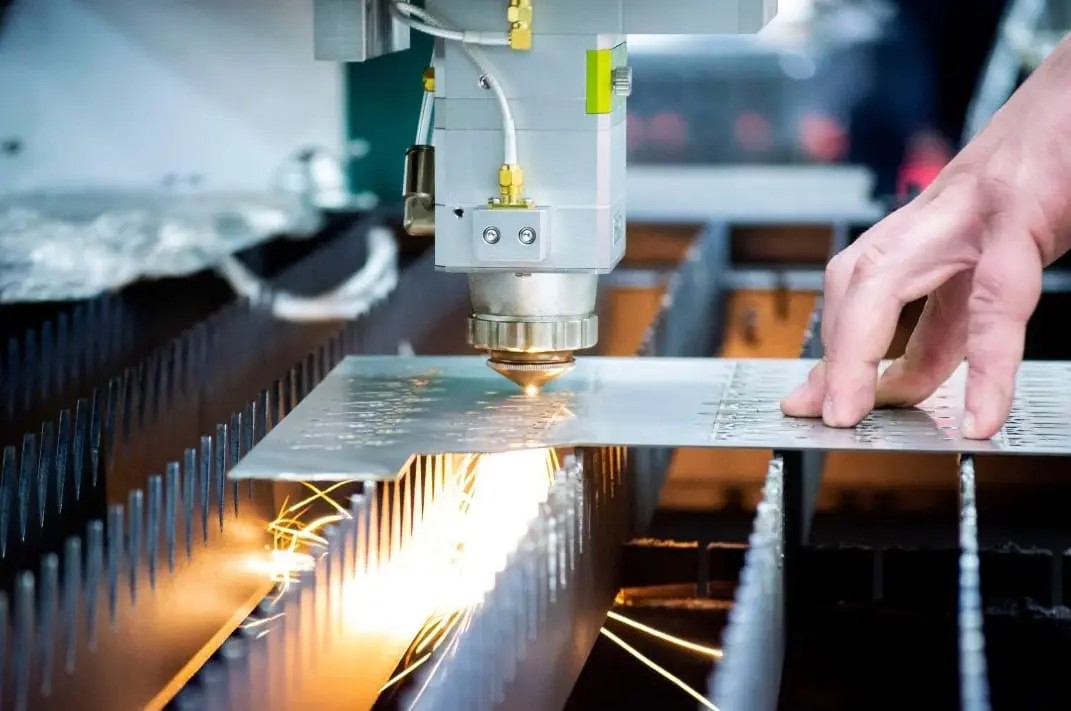

Découpe avancée (laser, plasma, jet d'eau)

De nouveaux outils de découpe ont révolutionné la fabrication des pièces métalliques. La découpe laser utilise un faisceau lumineux intense pour fondre ou brûler le métal. Ce procédé, très précis, est idéal pour les tôles fines ou d'épaisseur moyenne. La découpe plasma, quant à elle, utilise des arcs électriques pour découper rapidement les métaux épais, mais elle est moins précise que la découpe laser. Enfin, la découpe au jet d'eau projette de l'eau chargée de sable ou de gravillons sous haute pression. Ce procédé ne génère pas de chaleur, préservant ainsi l'intégrité du métal.

Voici un tableau comparatif des méthodes de découpe avancées :

La découpe laser est idéale pour les tôles fines et offre une grande précision. La découpe plasma convient aux métaux épais et est rapide. La découpe au jet d'eau est la plus précise et compatible avec presque tous les matériaux, mais elle est plus lente.

Remarque : Les équipes doivent porter des équipements de protection individuelle (EPI) tels que des gants et des vêtements ajustés, et utiliser les protections de machines lors des découpes. Des extincteurs et des trousses de premiers secours doivent être à proximité. Les travailleurs doivent utiliser des palans et soulever les charges correctement pour garantir leur sécurité.

La découpe est une étape cruciale de la fabrication de pièces en tôle. Choisir la bonne méthode permet d'obtenir des pièces précises, d'économiser du métal et de réduire les coûts. Les équipes doivent sélectionner la méthode la plus adaptée à chaque tâche afin d'obtenir des pièces robustes et de qualité.

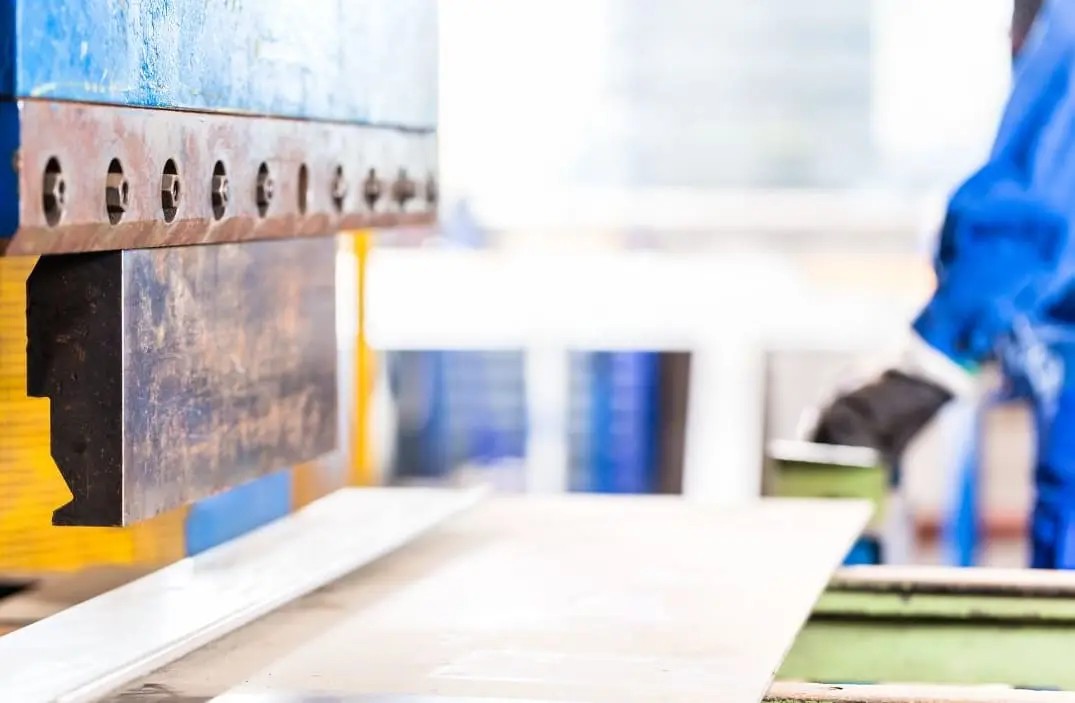

Le pliage et le formage dans la fabrication de tôles

Techniques de pliage

Le pliage permet de transformer le métal plat en pièces aux formes souhaitées. Les ouvriers utilisent des machines pour plier le métal à l'angle voulu. Les presses plieuses, les plieuses à rouleaux et les cintreuses à rouleaux sont fréquemment utilisées. Chaque machine plie le métal différemment. L'outil choisi dépend de la taille et de l'angle de la pièce.

Le processus de pliage doit maîtriser l'angle et l'épaisseur. La conformité de la pièce aux spécifications peut varier en fonction de nombreux facteurs, tels que le type de métal, le rayon de pliage et le savoir-faire de l'opérateur. Les équipes vérifient les tolérances afin de garantir un assemblage précis. Le tableau ci-dessous présente les facteurs influençant les tolérances de pliage :

Conseil : Les équipes doivent vérifier l’angle de pliage et l’épaisseur après chaque étape. Cela permet de garantir le bon déroulement du travail.

Formation de formes complexes

Certains travaux nécessitent plus que de simples courbes. Les ouvriers utilisent des outils et des machines spéciaux pour réaliser des courbes et des rainures. La réalisation de ces formes demande plus de temps et de savoir-faire. Des formes plus complexes impliquent des temps de préparation et d'usinage plus longs.

• Les formes complexes sont plus longues à mettre en place et coûtent plus cher.

• L'utilisation d'outils spéciaux et une durée d'utilisation plus longue des machines augmentent le prix de chaque pièce.

• Il faut davantage de programmes et de travailleurs qualifiés pour les formes complexes.

La fabrication de formes complexes permet d'obtenir un produit plus résistant et de meilleure qualité. Cependant, les équipes doivent prévoir des coûts plus élevés et des délais plus longs. Une bonne planification leur permet de gérer ces difficultés et d'assurer la continuité du travail.

Remarque : Les équipes doivent tenir compte du budget et du temps alloués au projet lors de la création de formes complexes.

Méthodes d'assemblage et de jonction

La fabrication de tôles utilise différentes méthodes d'assemblage. Ces méthodes contribuent à rendre les produits robustes et sûrs. La manière dont les pièces sont assemblées influe directement sur leur performance.

Soudage

Le soudage est la méthode la plus courante pour assembler des pièces métalliques. Les soudeurs utilisent la chaleur, et parfois la pression, pour faire fondre et assembler les pièces. On obtient ainsi une liaison solide et résistante. Le soudage est essentiel dans les secteurs où la sécurité est primordiale, comme l'aéronautique et l'armée. Les machines peuvent effectuer le soudage automatiquement, ce qui permet d'accélérer et d'améliorer le processus. Les équipes optent pour le soudage lorsqu'elles souhaitent des pièces assemblées durablement et présentant une finition impeccable. Le soudage préserve la résistance du métal et limite son altération sous l'effet de la chaleur. De nombreux métaux peuvent être soudés, ce qui le rend adapté à de nombreux projets. Le soudage garantit une longue durée de vie et un rendu esthétique. C'est pourquoi de nombreuses entreprises utilisent le soudage pour la fabrication de châssis, de boîtiers et d'armoires.

Le soudage est la meilleure méthode pour réaliser des assemblages solides et durables en métallurgie.

Rivetage et fixation

Le rivetage est idéal lorsque des équipes doivent assembler différents matériaux ou travailler dans des espaces restreints. Il existe de nombreux types de rivets, comme les rivets pleins, semi-tubulaires et aveugles. Chaque type est utilisé pour une application spécifique. Le rivetage est particulièrement utile si le produit peut nécessiter un démontage ou une réparation ultérieure. N'utilisant pas de chaleur, il préserve l'intégrité du métal. Le rivetage est cependant plus lent que le soudage et peut engendrer des irrégularités inesthétiques. On utilise le rivetage pour la construction de ponts, de navires et de produits de consommation courante, où la fiabilité est primordiale.

Collage adhésif

Le collage utilise de la colle pour assembler des pièces métalliques. Cette méthode est idéale pour les tôles fines et les pièces qui n'ont pas besoin d'une résistance extrême. Les équipes ont recours à la colle lorsque le soudage ou le rivetage sont impossibles. La colle lisse la surface et contribue à prévenir la rouille. Le collage est utilisé dans les domaines de l'électronique, des panneaux de carrosserie et des pièces légères. La colle n'alourdit pas la pièce et préserve son aspect.

Les équipes doivent choisir la méthode d'assemblage la mieux adaptée aux besoins du produit afin d'obtenir les meilleurs résultats en matière de travail de la tôle.

Finition dans le processus de fabrication de tôlerie





Traitements de surface

Les traitements de surface contribuent à protéger la tôle contre la rouille et les dommages. Ils améliorent également l'aspect et le toucher du métal. Les ingénieurs utilisent différentes méthodes pour prolonger la durée de vie du métal et optimiser ses performances. Voici quelques traitements de surface courants :

• Finitions protectrices telles que le chromate transparent et jaune, les revêtements de zinc et l'anodisation.

• Le chromage utilise du chrome dur et du chrome noir pour une protection renforcée.

• Le revêtement en poudre ajoute une couche résistante qui empêche la corrosion.

• L'anodisation renforce la couche d'oxyde naturelle.

• La peinture fraîche est une solution économique pour stopper la rouille.

• La galvanisation forme une liaison solide avec le métal.

Chaque traitement contribue à rendre les pièces plus sûres et plus résistantes. Les équipes choisissent la méthode la plus adaptée à chaque produit et à son lieu d'utilisation.

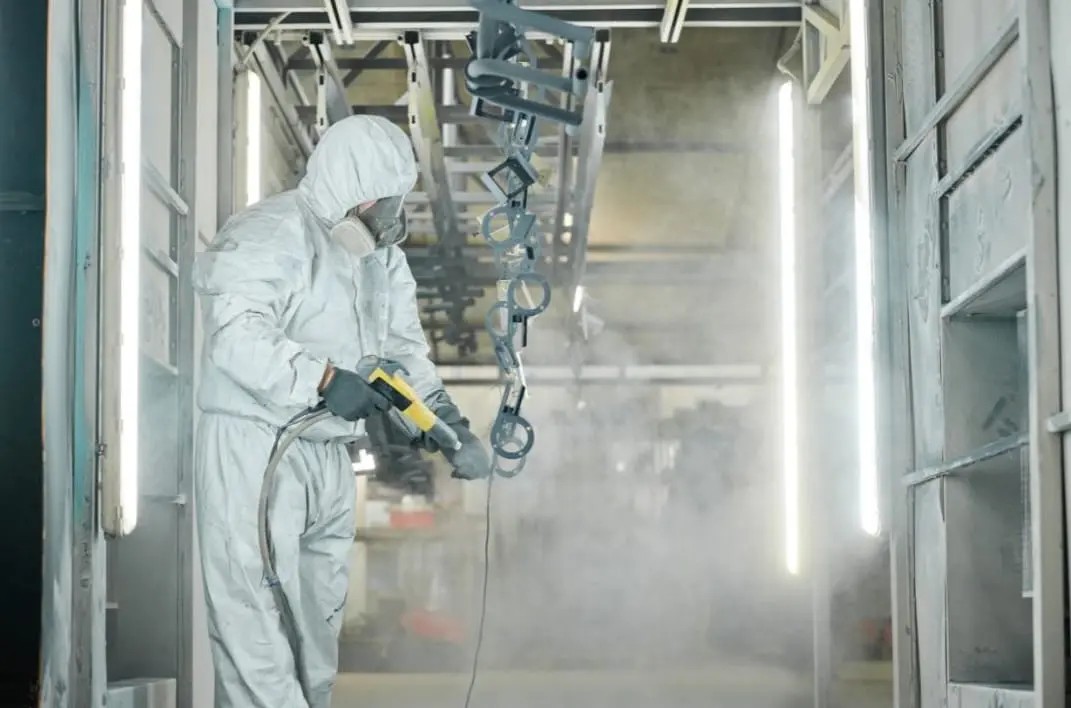

Peinture et revêtement

La peinture et le revêtement offrent une protection supplémentaire à la tôle. Ces finitions empêchent l'eau et les produits chimiques d'atteindre le métal. Elles contribuent également à améliorer l'aspect des pièces et à prolonger leur durée de vie.

Les revêtements et finitions protègent le métal de l'eau et des produits chimiques. Sans ces couches protectrices, le métal peut rouiller, s'affaiblir ou se casser. Ces revêtements contribuent à prolonger la durée de vie des pièces, même dans des environnements difficiles.

Les finitions peuvent également améliorer le fonctionnement des pièces. Un revêtement lisse facilite le glissement des pièces mobiles. Certains revêtements favorisent la conduction électrique ou empêchent les rayures, selon les besoins.

Lorsque les équipes appliquent des revêtements ou des traitements, elles créent une barrière qui protège le métal de l'eau, des produits chimiques et des rayures.

Les revêtements métalliques prolongent la durée de vie des pièces et renforcent leur solidité. Ils leur permettent de mieux résister à une utilisation intensive et aux frottements.

Les équipes utilisent la peinture et le revêtement pour aider les produits à rester résistants et à conserver une belle apparence pendant longtemps.

Ébavurage et lissage

L'ébavurage et le lissage permettent d'éliminer les arêtes vives et les aspérités des pièces en tôle. Cette étape améliore la sécurité des produits et facilite leur assemblage. Les ingénieurs utilisent différentes méthodes de finition du métal :

• L'ébavurage cryogénique utilise des températures très basses pour faciliter l'élimination des bavures.

• L'ébavurage magnétique polit les bords sans toucher le métal.

• L'ébavurage électrochimique utilise l'électricité pour les petites pièces délicates.

• L'ébavurage robotisé utilise des machines pour effectuer le travail de la même manière à chaque fois.

• L'ébavurage manuel utilise des outils à main pour les petits travaux.

• L'ébavurage mécanique utilise des machines pour les grands lots.

• L'ébavurage thermique utilise de petites projections d'air pour éliminer les bavures.

L'ébavurage améliore les produits de plusieurs façons :

1. Les pièces fonctionnent mieux une fois les bavures éliminées.

2. Les surfaces lisses sont plus agréables à regarder pour les acheteurs.

3. L'absence d'arêtes vives réduit les risques de blessures.

L'ébavurage est essentiel pour la sécurité et le bon fonctionnement des pièces. Lorsque les équipes réalisent un ébavurage correct, les produits fonctionnent comme prévu et ne présentent aucun risque de blessure.

Contrôle de la qualité dans le processus de fabrication de tôles

Le contrôle qualité est primordial dans la fabrication de pièces en tôle. Les équipes utilisent différentes méthodes pour vérifier chaque étape. Leur objectif est de garantir la qualité de chaque produit. Ce contrôle rigoureux permet d'éviter les erreurs et d'assurer la fluidité du processus de production.

Méthodes d'inspection

Les ouvriers utilisent plusieurs méthodes pour détecter les défauts dans le travail des métaux. Ils examinent d'abord les matières premières : ils vérifient les documents, testent la résistance du métal et s'assurent de son adéquation à l'usage prévu. Pendant la fabrication des pièces, les équipes contrôlent les dimensions et testent le bon fonctionnement. Ces contrôles permettent de repérer les problèmes au plus tôt. Avant l'expédition, les équipes effectuent un contrôle final pour s'assurer que chaque pièce est conforme et respecte les normes.

Les équipes vérifient également leurs outils et machines. Cela leur permet de prendre des mesures précises. Certains tests n'endommagent pas les pièces, mais permettent de déceler les défauts de surface. Toutes ces étapes contribuent à garantir la conformité de chaque pièce.

Conformité aux spécifications

Les entreprises appliquent des procédures rigoureuses pour garantir la conformité des pièces aux normes. Elles recrutent des employés compétents. Des machines performantes et un personnel qualifié permettent de fabriquer des pièces d'une qualité irréprochable. Les entreprises vérifient la présence de certifications spécifiques, telles que la norme ISO 9001, attestant de leur engagement envers la qualité. Elles veillent également au respect des règles de découpe, de pliage et de finition.

Le respect des règles aide les entreprises à fabriquer des produits auxquels les clients peuvent faire confiance.

Les étapes à suivre pour respecter les règles sont les suivantes :

1. Vérifier si les travailleurs possèdent les compétences requises.

2. Utiliser de bonnes machines pour un travail soigné.

3. Examiner les certificats et respecter les règles.

4. S'assurer que la qualité est contrôlée à chaque étape.

En procédant ainsi, les entreprises s'assurent de la qualité de leur travail. Cela leur permet de fabriquer des pièces robustes et précises pour de nombreuses applications différentes.

Défis et solutions communs

La fabrication de tôles métalliques présente certains problèmes susceptibles d'affecter la qualité et la rapidité d'exécution. Les équipes doivent connaître ces problèmes et mettre en œuvre des solutions appropriées pour garantir un fonctionnement optimal.

Déformation du matériau

La déformation des matériaux peut engendrer des fissures, un retour élastique et des bosses. Ces problèmes fragilisent les pièces et réduisent leur sécurité. Les ouvriers constatent une déformation lorsque le métal ne conserve pas sa forme après pliage ou formage. Les équipes peuvent prévenir ces problèmes en appliquant quelques mesures : définir le processus adapté à chaque tâche ; choisir des moules et des matériaux conformes à la conception ; utiliser des machines plus performantes pour limiter les erreurs ; et former les ouvriers à la manipulation soigneuse du métal. Une bonne planification permet de prévenir la déformation et de garantir la solidité des pièces.

Problèmes de précision

Des problèmes de précision peuvent entraîner un mauvais alignement ou un ajustement incorrect des pièces. Ces problèmes surviennent lorsque de petites erreurs s'accumulent lors du pliage ou lorsqu'un métal inadapté est utilisé. Des fissures et des cassures peuvent apparaître au niveau des plis si l'angle de pliage est trop prononcé ou si le métal n'est pas suffisamment flexible. Les équipes peuvent résoudre ces problèmes de plusieurs manières : elles utilisent des outils de CAO et effectuent des contrôles qualité pour garantir l'alignement des pièces ; elles discutent de la conception avec les opérateurs avant de commencer ; elles choisissent des métaux qui se plient facilement ; elles utilisent des angles de pliage plus importants pour éviter les fissures. Le tableau ci-dessous présente les causes des problèmes de précision et leurs solutions :

Maintenance des outils

L'entretien des outils est essentiel pour fabriquer des pièces de qualité. Des outils usés ou émoussés peuvent engendrer des bosses, des arêtes vives et des coupes imparfaites. Ces problèmes entraînent des surcoûts et ralentissent la production. Les équipes doivent vérifier régulièrement l'état des outils et remplacer rapidement ceux qui sont cassés ou émoussés. Elles doivent également observer le fonctionnement des outils pendant les opérations. Des outils en bon état permettent d'accélérer le processus et de fabriquer des pièces de meilleure qualité.

Conseil : Les équipes peuvent économiser de l'argent en simplifiant leur travail et en choisissant des fabricants qualifiés.

Applications de la fabrication de tôles

La fabrication de tôles est utilisée dans de nombreuses industries. Ce procédé transforme le métal en produits du quotidien.

Automobile

Les constructeurs automobiles ont besoin de tôlerie pour fabriquer de nombreuses pièces de leurs véhicules. Ils l'utilisent pour produire les panneaux de carrosserie, les châssis et d'autres éléments. L'aluminium est largement utilisé en raison de sa légèreté. Des voitures plus légères consomment moins de carburant et polluent moins. Les usines utilisent des machines et des robots de pointe pour produire des pièces plus rapidement et avec une meilleure qualité.
Voici quelques changements majeurs dans la fabrication des carrosseries automobiles :

• On utilise davantage d'aluminium pour alléger les voitures.

• Des formes plus anguleuses contribuent à rendre les voitures plus sûres et plus esthétiques.

• De nouvelles méthodes de façonnage du métal sont utilisées pour les voitures électriques.

• Le marché passera de 133,29 milliards de dollars en 2024 à 155,05 milliards de dollars d'ici 2029.

• Les entreprises souhaitent des chaînes d'approvisionnement robustes et de nouvelles mesures de sécurité.

Ces changements montrent que la fabrication métallique est très importante pour la production automobile actuelle.

Construction

Les constructeurs utilisent la tôlerie pour renforcer les bâtiments et prolonger leur durée de vie. Les poutres, panneaux et supports métalliques contribuent à la sécurité des constructions. Dans certains bâtiments, le métal est omniprésent. Ce procédé permet aux constructeurs de fabriquer des tôles et des pièces sur mesure pour chaque projet.
Voici quelques exemples d'éléments de construction fabriqués en métal :

• Toiture et revêtement

• Gouttières et descentes pluviales

• conduits de CVC

• panneaux architecturaux

• Pièces de charpente en acier

Les constructeurs choisissent le métal pour sa robustesse et son esthétique. Les éléments métalliques protègent également les bâtiments des intempéries et durent des années.

Électronique

Les entreprises d'électronique utilisent la fabrication de pièces en tôle pour de nombreuses raisons. Ce procédé permet de produire des pièces bien ajustées et durables.
Le tableau ci-dessous montre pourquoi le travail des métaux est important en électronique :

La fabrication de tôles permet aux entreprises d'électronique de fabriquer des produits sûrs, robustes et esthétiques.

La fabrication de tôles comprend de nombreuses étapes pour obtenir des produits robustes et précis. Chaque étape contribue à améliorer le produit.

La connaissance de chaque étape permet aux ouvriers de choisir les bons matériaux. Elle les aide également à découper le métal de manière optimale et à assembler les pièces correctement. Il en résulte un travail plus rapide, des économies et des produits plus performants. Ceux qui souhaitent approfondir leurs connaissances peuvent consulter des guides et des vidéos explicatifs sur de nouvelles méthodes et idées de conception.
