Quand faut-il choisir l'acier inoxydable plutôt que l'aluminium pour les armoires industrielles sur mesure ?

Dès les premières étapes de la conception, les ingénieurs et les responsables des achats sont confrontés à un choix crucial : celui du matériau principal du châssis ou du boîtier. Si l’acier au carbone est la solution la plus économique, le débat se concentre généralement, pour les applications hautes performances ou en environnements difficiles, sur deux options principales : l’acier inoxydable (304/316) et l’aluminium (5052/6061).

Faire le mauvais choix n'affecte pas seulement le coût de la nomenclature (BOM) ; cela a un impact sur la gestion thermique, le blindage contre les interférences électromagnétiques (EMI) et la durée de vie de l'équipement sur le terrain. Ce guide analyse les compromis physiques et économiques pour vous aider à choisir le matériau adapté à votre prochain projet. Fabrication de tôlerie sur mesure projet.

Le facteur poids : rapport résistance/poids

Si votre application est stationnaire, comme une armoire de commande au sol dans une usine, le poids n'est peut-être pas un facteur déterminant. En revanche, pour les équipements montés en rack, les appareils portables ou les applications aérospatiales, chaque kilogramme compte.

L'aluminium pèse environ un tiers du poids de l'acier.

• Densité de l'acier inoxydable (304) : ~0,29 lbs/in³ (8,0 g/cm³)
• Densité de l'aluminium (6061) : ~0,098 lbs/in³ (2,7 g/cm³)

Malgré leur légèreté, les alliages d'aluminium comme le 5052 et le 6061 offrent des rapports résistance/poids impressionnants. Si l'acier inoxydable est intrinsèquement plus résistant et plus dur, l'aluminium permet souvent d'atteindre la rigidité structurelle nécessaire en augmentant légèrement son épaisseur, sans pour autant atteindre le poids d'un équivalent en acier.

Résilience environnementale : corrosion et hygiène

C’est là que l’acier inoxydable justifie sa réputation. Dans les environnements à forte humidité, exposés aux embruns salés ou à des produits chimiques, l’acier au carbone standard ne résiste pas sans un coûteux revêtement.

Plaidoyer pour l'acier inoxydable

Pour les environnements extérieurs, marins ou de transformation alimentaire, Boîtiers électriques en acier inoxydable sont la norme dans l'industrie.

• Grade 304 : Convient à une utilisation générale en extérieur et aux zones de lavage.
• Grade 316 : Contient du molybdène, ce qui le rend résistant aux chlorures et aux environnements salins (idéal pour les installations offshore ou côtières).

L'acier inoxydable ne nécessite ni peinture ni revêtement en poudre pour résister à la rouille, bien que l'électropolissage soit souvent utilisé pour réduire les microfissures de surface où les bactéries peuvent se cacher.

Plaidoyer pour l'aluminium

L'aluminium forme naturellement une couche d'oxyde protectrice qui empêche la corrosion profonde. Cependant, dans les environnements agressifs, cette couche d'oxyde peut se détériorer. Pour rivaliser avec l'acier inoxydable en termes de durabilité, l'aluminium nécessite généralement des traitements de surface secondaires.

1. Anodisation : Durcit la surface et ajoute une résistance à la corrosion (et de la couleur).
2. Conversion du chromate (alodine) : Maintient la conductivité électrique tout en offrant une protection.
3. Revêtement en poudre : Fournit une couche barrière robuste.

Si le boîtier est fréquemment rayé ou exposé à des produits de nettoyage caustiques, l'acier inoxydable reste le grand gagnant.

Gestion thermique : Dissipation de la chaleur

Avec la miniaturisation des composants électroniques et l'augmentation de la densité de puissance, le boîtier lui-même devient souvent un élément à part entière de la stratégie de gestion thermique. Il s'agit d'un facteur déterminant pour les alimentations, les onduleurs et les châssis de calcul haute performance.

Veuillez vous référer au tableau comparatif de conductivité thermique ci-dessous :

Si vos composants internes génèrent une chaleur importante, un boîtier en aluminium fait office de dissipateur thermique passif, évacuant l'énergie thermique de l'intérieur vers l'extérieur. L'utilisation d'acier inoxydable dans les applications à haute température nécessite souvent l'ajout d'un refroidissement actif (ventilateurs ou climatiseurs), ce qui engendre des risques de panne et des coûts de maintenance supplémentaires.

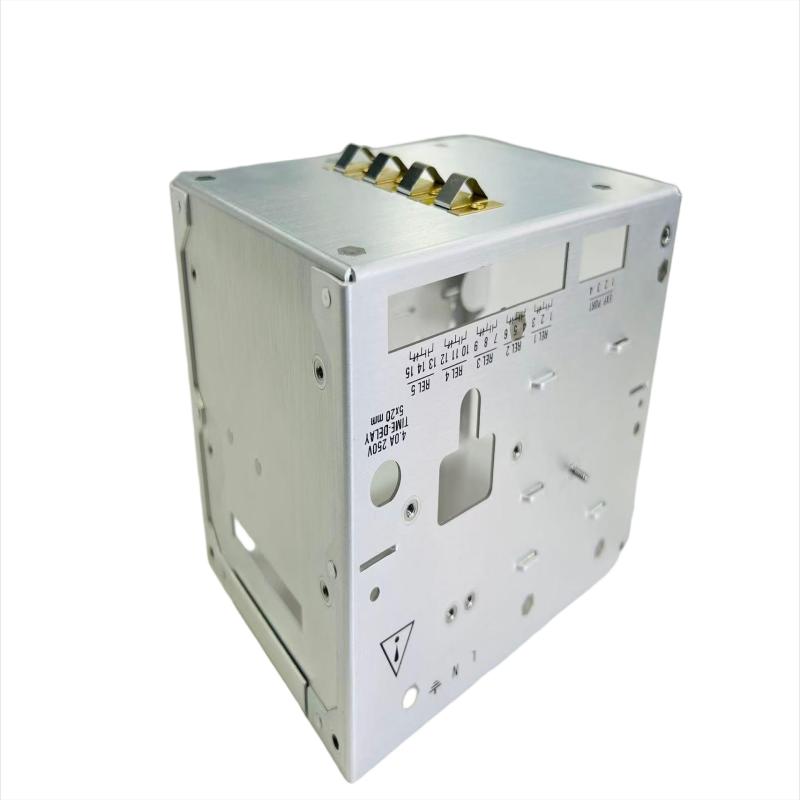

C’est cette propriété thermique qui explique pourquoi vous verrez presque exclusivement Boîtiers d'alimentation en aluminium anodisé sur le marché. Le châssis lui-même contribue à maintenir les MOSFET et les transformateurs à une température basse.

Conductivité électrique et blindage

Pour les applications sensibles aux interférences électromagnétiques (EMI) ou aux interférences radioélectriques (RFI), la conductivité électrique du matériau du boîtier est primordiale.

L'aluminium est un excellent conducteur électrique. L'acier inoxydable est un conducteur relativement médiocre. Pour qu'un boîtier agisse comme une cage de Faraday, le matériau doit présenter une faible résistance. Si l'acier inoxydable peut bloquer les interférences, l'aluminium est nettement plus efficace pour atténuer les bruits haute fréquence.

• Mise à la terre : Les châssis en aluminium offrent des points de mise à la terre faciles et à faible résistance. L’acier inoxydable, plus résistant, nécessite un masquage spécifique lors de la finition ou l’utilisation de goujons soudés pour assurer une mise à la terre correcte.

Analyse des coûts : matières premières vs. transformation

Le prix au kilo de matière première est trompeur. Bien que l'aluminium soit généralement plus cher au kilogramme que l'acier inoxydable, on en utilise moins en poids. Cependant, le véritable facteur de coût dans la fabrication sur mesure est généralement le temps de traitement.

Soudage et fabrication

• Acier inoxydable : plus difficile à couper et à plier. Il provoque une usure plus rapide des outils de poinçonnage et des consommables de découpe laser. Cependant, il est généralement plus facile à souder que l’aluminium dans de nombreux ateliers.
• L'aluminium est plus tendre et plus facile à couper. Cependant, le soudage de l'aluminium (TIG ou MIG) exige une grande expertise et un contrôle précis de la chaleur afin d'éviter les déformations ou les perforations.

Coûts de finition

Voici l'égaliseur caché.

• Acier inoxydable : Ne nécessite souvent aucune finition (juste un grainage/brossage).
• Aluminium : Nécessite presque toujours une anodisation, un traitement à l'alodine ou un revêtement en poudre pour des raisons esthétiques et de durabilité.

Scénario de comparaison des coûts :

Pour les pièces pliées simples sans soudure, l'aluminium peut parfois s'avérer moins cher grâce à sa facilité d'usinage. En revanche, pour les assemblages soudés complexes, l'acier inoxydable est souvent plus avantageux en termes de coût de main-d'œuvre.

Matrice de décision : Quel matériau convient à votre projet ?

Pour simplifier le processus de sélection de votre RFQ (Demande de devis), utilisez le guide suivant basé sur les exigences opérationnelles principales.

Choisissez l'acier inoxydable (304/316) si :

• L'environnement implique de l'eau salée, des acides ou des exigences d'hygiène strictes (médicales/alimentaires).
• L'unité sera soumise à des lavages à haute pression (indice de protection IP65/IP66).
• Une résistance élevée aux chocs et aux déformations est requise.
• La peinture ou le revêtement en poudre ne sont pas souhaités en raison du risque d'écaillage.
• Le poids n'est pas une contrainte.

Sélectionnez l'aluminium (5052/6061) si :

• La réduction du poids est essentielle (unités mobiles, avionique, appareils portables).
• La dissipation de la chaleur est une priorité (électronique de puissance, processeurs).
• Le boîtier nécessite un usinage important (trous taraudés, découpes complexes) où l'acier userait les outils.
• Vous avez besoin d'un blindage EMI/RFI de haut niveau sans placage complexe.
• Des finitions anodisées esthétiques sont nécessaires pour le marquage.

Spécifications pour la fabrication

Lorsque vous serez prêt à envoyer vos dessins à un partenaire de fabrication, la clarté est essentielle pour éviter les retards de production.

1. Précisez l'alliage : n'indiquez pas simplement « aluminium ». Précisez 5052-H32 pour le pliage de tôles (il se plie sans se fissurer) ou 6061-T6 pour les pièces structurelles usinées. Pour l'acier inoxydable, précisez 304 pour une utilisation standard ou 316 pour une utilisation marine.
2. Définir la finition : Si vous choisissez l'aluminium, précisez le type d'anodisation (Type II pour la couleur, Type III pour la dureté) et si l'intérieur doit être masqué pour la mise à la terre électrique.
3. Exigences relatives aux soudures : Indiquez clairement si les soudures doivent être meulées pour un aspect lisse (aspect sans joint) ou laissées « telles que soudées » (aspect industriel, coût inférieur).

Choisir le bon matériau ne consiste pas à trouver le matériau parfait, mais plutôt à trouver le juste équilibre entre les différents compromis nécessaires à votre application spécifique. En évaluant les besoins thermiques, l'exposition environnementale et le budget, vous pouvez garantir que votre boîtier fonctionnera aussi efficacement que la technologie qu'il renferme.t.
