Pourquoi vos pièces de tôlerie sur mesure coûtent-elles plus cher que prévu ?

Pourquoi vos pièces de tôlerie sur mesure coûtent-elles plus cher que prévu ?

Jul 03, 2026

Dans le secteur de la quincaillerie industrielle, la conception pour la fabrication (DFM) permet de combler l'écart entre un modèle CAO 3D et un produit physique rentable. Une conception parfaitement fonctionnelle en simulation peut engendrer des coûts de fabrication inutiles si elle ne tient pas compte du comportement physique du métal lors de la découpe laser, du pliage et du soudage. La prise en compte de ces variables dès la phase d'ingénierie évite des modifications coûteuses et accélère la mise sur le marché.



Optimisation d'une pièce pour Fabrication de boîtiers métalliques de haute précision Il ne s'agit pas de compromettre l'intention de conception, mais d'adapter les caractéristiques géométriques de la pièce aux capacités et contraintes d'outillage spécifiques de l'atelier. Ce document détaille les principes de conception pour la fabrication (DFM) essentiels que les ingénieurs doivent appliquer aux pièces en tôle afin de garantir leur intégrité structurelle tout en minimisant le temps de traitement.

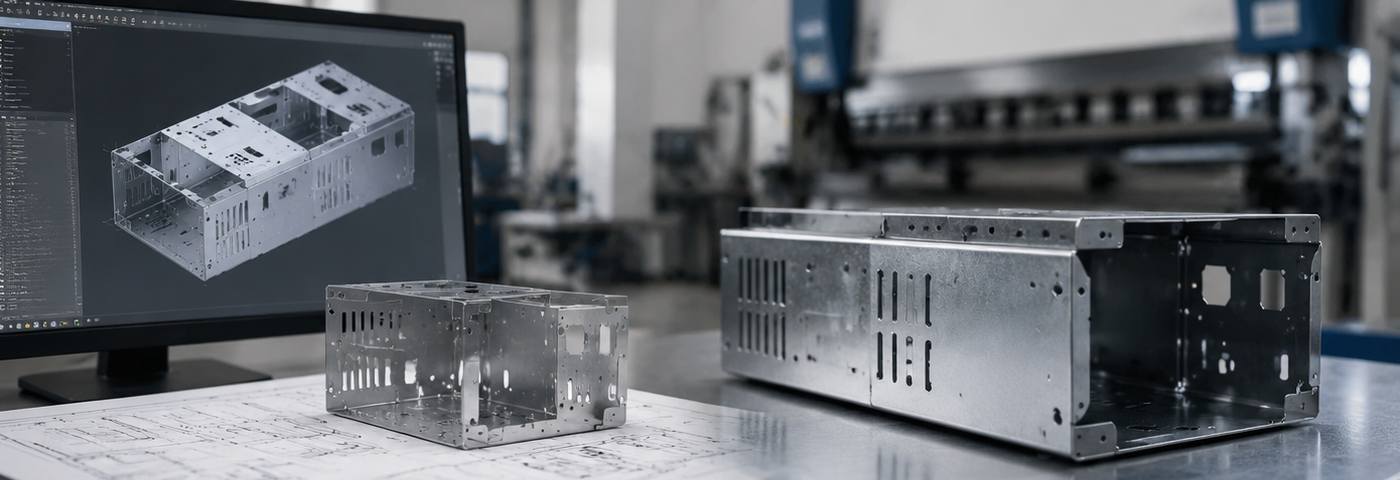

High Precision Metal Enclosure Fabrication

Dégagement des plis et contraintes sur les brides

Lorsqu'on plie une tôle, la matière extérieure à l'axe de pliage est soumise à une tension et s'étire, tandis que la matière intérieure subit une compression. Si un pli est trop près d'un bord ou d'un autre élément, sans dégagement adéquat, la tôle risque de se déchirer, de se déformer ou de gauchir la géométrie adjacente. Il est donc indispensable de prévoir des entailles de dégagement dans le gabarit afin d'isoler les contraintes de pliage.



Une règle standard de conception pour la fabrication (DFM) stipule que la profondeur du dégagement de pliage doit être au moins égale à l'épaisseur du matériau plus le rayon de pliage, et que sa largeur doit être au moins égale à l'épaisseur du matériau. De plus, concevoir une bride trop courte pour la matrice en V de la presse plieuse empêchera la machine de saisir et de former le métal avec précision. Un processus de pliage CNC exige une longueur de bride minimale pour garantir que le métal recouvre l'ouverture de la matrice de manière stable lors de la descente.

Épaisseur du matériau (T) Rayon intérieur recommandé (R) Longueur minimale de la bride (L) Largeur minimale de dégagement de courbure
1,0 mm 1,0 mm 4,5 mm 1,0 mm
2,0 mm 2,0 mm 8,5 mm 2,0 mm
3,0 mm 3,0 mm 12,5 mm 3,0 mm
5,0 mm (gros calibre) 5,0 mm - 6,0 mm 22,0 mm 5,0 mm



Proximité du trou et dynamique de perçage

Le placement de trous, fentes ou découpes trop près d'une ligne de pliage ou du bord du matériau présente des risques importants lors de la fabrication. Lorsqu'un trou se trouve dans la zone de déformation d'un pli, il s'étire en une forme ovale, le rendant inutilisable pour l'insertion précise de vis (écrous PEM ou entretoises, par exemple). Par principe d'ingénierie, la distance entre le bord d'un trou et le début d'un pli doit être au moins égale à 1,5 fois l'épaisseur du matériau plus le rayon de courbure.



De même, le fait de percer des trous trop près du bord extérieur de la pièce brute provoque un bombement. Bien que la découpe laser avancée atténue les contraintes mécaniques par rapport aux presses à poinçonner traditionnelles, la concentration thermique dans les bandes métalliques étroites peut néanmoins entraîner des déformations localisées. Le maintien d'une distance minimale d'au moins 1,5 fois l'épaisseur du matériau entre chaque trou et le bord de la pièce garantit la stabilité dimensionnelle.

Placement des fonctionnalités Règle empirique DFM Risque si ignoré
Ligne de pliage du trou 1,5T + Rayon de courbure Déformation du trou (ovalisation), insertion de matériel défectueuse
Trou jusqu'au bord extérieur 1,5T (Minimum) Renflement des bords, âme structurale faible
Espacement entre les trous 2.0T Déformation thermique, interférences d'outillage
Diamètre minimal du trou 1.0T (Laser) / 1.2T (Perforation) Rupture d'outil (poinçonnage), accumulation de scories (laser)



Intégration matérielle et empilement des tolérances

Dans les assemblages à grande échelle comme un Châssis d'armoire électrique cintré CNC industrielPour l'assemblage de plusieurs pièces de tôle, un alignement parfait est indispensable. L'accumulation des tolérances se produit lorsque la marge d'erreur admissible des pliages individuels s'accumule sur une grande pièce, entraînant un désalignement des trous de fixation finaux. Compter uniquement sur l'opérateur de la presse plieuse pour atteindre une tolérance de ±0,1 mm sur cinq pliages consécutifs constitue une stratégie de production coûteuse et instable.

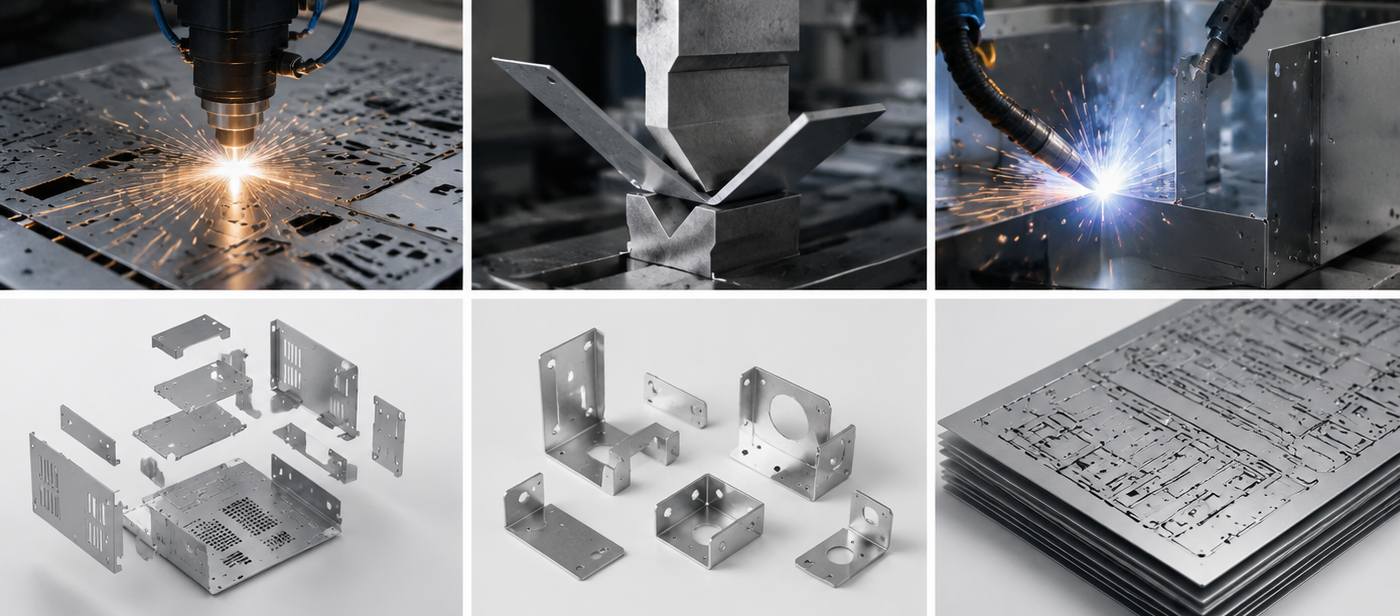

Industrial CNC Bent Electrical Cabinet Chassis

Une conception efficace pour la fabrication (DFM) tient compte de l'accumulation des tolérances grâce à l'utilisation de systèmes d'auto-fixation. L'intégration d'une géométrie à tenons et mortaises dans les patrons permet un assemblage précis des pièces métalliques avant soudage, éliminant ainsi les erreurs humaines lors de l'alignement. De plus, l'utilisation de trous oblongs sur une face de l'assemblage assure la flexibilité nécessaire, permettant le passage des boulons même en cas de variation des dimensions de pliage de quelques fractions de millimètre.



Optimisation du rendement des matériaux dans l'imbrication des pièces vierges

Le coût des matières premières représente souvent plus de 40 % du prix unitaire total dans la fabrication métallique sur mesure. Les pièces aux géométries irrégulières et complexes génèrent d'énormes quantités de déchets lorsqu'elles sont assemblées sur une tôle standard de 1,20 m x 2,40 m ou 1,50 m x 3 m. Par exemple, les ingénieurs doivent évaluer si une structure complexe monobloc peut être décomposée en panneaux rectangulaires simples. Supports en tôle découpés au laser sur mesure qui sont ensuite soudées par points ou rivetées ensemble.



Bien que l'ajout d'une opération d'assemblage secondaire (comme le soudage) engendre un coût de main-d'œuvre, si la refonte améliore le rendement d'imbrication laser de 60 % à 85 %, les économies de matériaux sur une production de 1 000 unités compenseront largement le coût de la main-d'œuvre d'assemblage. La conception de patrons plats ressemblant à des formes géométriques simples (rectangles, formes en L) permet au logiciel de programmation d'imbriquer les pièces avec précision sur la feuille brute, réduisant ainsi les dépenses de matériaux par unité.

FAQ technique avancée

Vos châssis d'armoires sont-ils conçus pour résister à de fortes vibrations ou à une activité sismique ? +

Oui. Pour les applications impliquant des machines lourdes en mouvement ou un déploiement dans des zones sismiques actives, nous pouvons concevoir la structure en utilisant de l'acier plus épais et des goussets triangulaires renforcés à tous les joints soudés critiques afin d'absorber et de dissiper efficacement l'énergie cinétique.

Comment garantir la précision dimensionnelle des châssis soudés de grande taille ? +

Pour limiter les déformations thermiques lors du soudage de grandes structures, nous utilisons des tables de montage modulaires robustes. Après soudage, nous vérifions la géométrie de la structure à l'aide d'un scanner 3D de pointe (FreeScan-X7) afin de garantir que tous les points de fixation respectent des tolérances globales strictes de ±0,5 mm.

Est-il possible de préinstaller des fonctionnalités de gestion des câbles directement dans la structure du système ? +

Absolument. Lors de la phase initiale de poinçonnage CNC et de découpe laser, nous pouvons intégrer directement dans les montants et les traverses des trous de passage de câbles personnalisés, des points d'ancrage pour attaches autobloquantes et des fentes de montage dédiées pour les chemins de câbles afin de simplifier votre assemblage final.

Proposez-vous la galvanisation à chaud pour les environnements hautement corrosifs ? +

Oui. Bien que notre revêtement en poudre industriel standard soit très résistant pour la plupart des environnements intérieurs et extérieurs abrités, nous pouvons fournir une galvanisation à chaud après fabrication pour les cadres en acier au carbone utilisés dans des environnements marins ou chimiques extrêmes.

Quel est le délai de livraison habituel pour un prototype de cadre sur mesure ? +

Comme nous maîtrisons en interne tous les processus de base (découpe laser, pliage, soudage et revêtement), notre délai de prototypage standard pour un cadre structurel sur mesure est généralement de 7 à 14 jours, en fonction de la complexité des soudures et des exigences spécifiques de finition.
