Gestion thermique dans la fabrication de tôles : calcul de la dissipation de chaleur pour les enceintes industrielles

Avec l'augmentation de la densité des composants dans l'automatisation industrielle et le stockage d'énergie, l'enceinte physique qui les abrite se transforme : d'une simple coque protectrice, elle devient un dispositif actif de gestion thermique. Les pannes d'équipement sont rarement instantanées ; elles résultent généralement d'une exposition prolongée à des températures de fonctionnement dépassant les limites spécifiées par le fabricant. Concevoir un système dissipant efficacement la chaleur exige une sélection précise des matériaux, le calcul des taux de perforation et une bonne compréhension du comportement thermodynamique au sein d'espaces métalliques confinés.

Ce document décrit les variables d'ingénierie nécessaires au calcul et à la gestion des charges thermiques dans les équipements fabriqués sur mesure, en allant au-delà de la simple ventilation pour aboutir à un contrôle thermodynamique calculé.

Choix des matériaux : conductivité thermique vs. émissivité

Le principal mécanisme de refroidissement passif dans une enceinte étanche et non ventilée est la conduction à travers les parois métalliques, suivie de la convection naturelle et du rayonnement de la surface extérieure. L'alliage choisi détermine l'efficacité de ce transfert. Tandis que la conductivité thermique mesure la vitesse de propagation de la chaleur à travers l'épaisseur du matériau, l'émissivité mesure l'efficacité avec laquelle la surface dissipe la chaleur par rayonnement.

L'acier doux (SPCC) et l'aluminium (AL5052/AL6061) présentent des comportements très différents sous l'effet de la chaleur. L'aluminium conduit la chaleur environ quatre fois plus vite que l'acier au carbone, ce qui en fait un excellent dissipateur thermique. Cependant, l'aluminium nu et brillant possède un faible coefficient d'émissivité, ce qui signifie qu'il peine à dissiper la chaleur dans l'air ambiant. Pour optimiser la dissipation thermique de l'aluminium, il est nécessaire de l'anodiser ou de le revêtir de peinture en poudre, ce qui augmente considérablement son coefficient d'émissivité.

Pour les enceintes étanches utilisées en extérieur dans des environnements à forte chaleur, il est nécessaire de calculer la surface exacte requise pour dissiper la puissance interne. La formule générale de l'élévation de température dans une enceinte étanche est ΔT = P / (k × A), où P représente la puissance interne dissipée en watts, A la surface exposée en mètres carrés et k une constante représentant le coefficient de transfert thermique (généralement de 5 à 6 W/m²K pour la convection naturelle dans l'air).

Calcul des taux de perforation pour le refroidissement actif

Lorsque la production de chaleur interne dépasse la capacité de rayonnement passif de surface, la convection forcée par ventilateurs devient indispensable. Dans ce cas, la géométrie des ouvertures de ventilation détermine l'efficacité des ventilateurs. Une erreur de conception fréquente consiste à ne pas adapter le rapport de surface ouverte de la tôle au débit d'air requis (en pieds cubes par minute) du système de refroidissement.

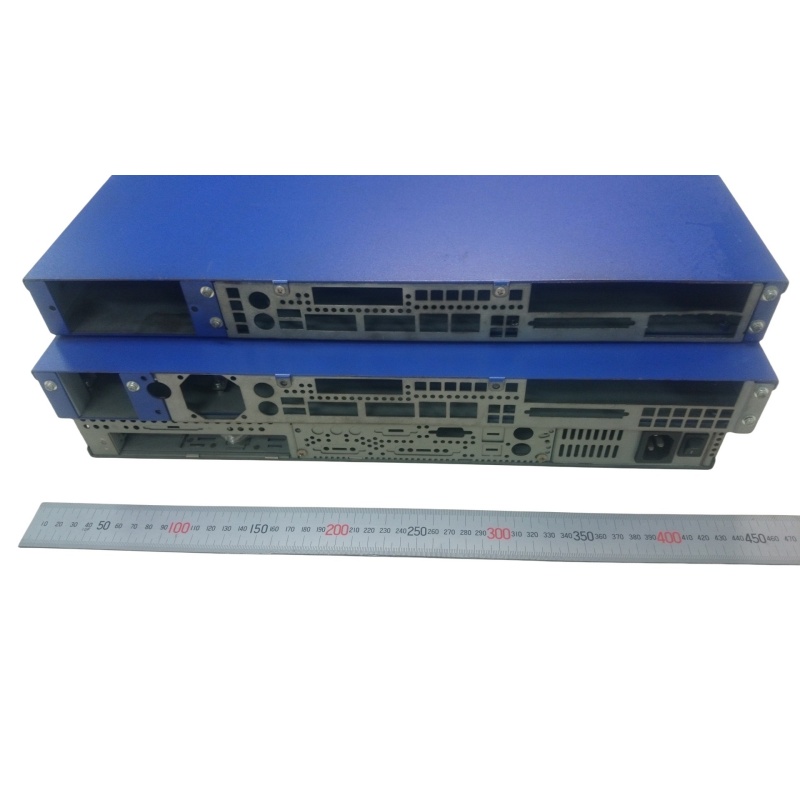

Lors de la spécification d'un Châssis rackable en tôle sur mesure Pour les applications informatiques ou de télécommunications, la perforation des portes avant et arrière constitue un goulot d'étranglement majeur si elle n'est pas correctement calculée. Les perforations rondes standard disposées en grille carrée dépassent rarement 45 % de surface ouverte. Pour permettre l'utilisation de ventilateurs de serveurs à haute vitesse, les fabricants doivent recourir à une perforation hexagonale décalée. Cette géométrie hexagonale minimise l'espace métallique entre les perforations tout en préservant la rigidité structurelle, ce qui porte la surface ouverte à environ 63-70 %.

La résistance à l'écoulement de l'air provoque une accumulation de pression statique à l'intérieur de l'enceinte. Si cette pression statique dépasse la courbe de fonctionnement des ventilateurs axiaux, le débit d'air chute considérablement et un emballement thermique peut se produire en quelques minutes. Les ingénieurs doivent calculer le débit d'air total requis (CFM) à l'aide de la formule : CFM = (Q × 3,16) / ΔT, où Q représente la chaleur totale générée en watts et ΔT l'élévation de température maximale admissible en degrés Fahrenheit.

Gestion de la chaleur localisée et de la charge solaire dans le stockage d'énergie

La dynamique thermique change considérablement lors de la conception de systèmes de stockage d'énergie chimique, en particulier en extérieur. Boîtier de batterie robuste en tôle Il est impératif de prendre en compte à la fois la chaleur de décharge interne (effet Joule) et le rayonnement solaire ambiant. Les modules lithium-ion sont extrêmement sensibles aux gradients thermiques ; si les cellules situées en haut du boîtier fonctionnent à une température supérieure de 5 °C à celle des cellules situées en bas, la dégradation de la batterie s’accélère rapidement et la durée de vie totale du système est compromise.

Pour lutter contre la stratification thermique, l'architecture interne en tôle nécessite un cloisonnement précis. Au lieu de simplement fixer les batteries sur une plaque arrière plane, les fabricants utilisent des cloisons internes pliées par commande numérique pour canaliser l'air frais directement à travers les dissipateurs thermiques du système de gestion de batterie (BMS) avant qu'il n'atteigne les modules de cellules. De plus, les systèmes extérieurs utilisent une construction à double paroi. Une seconde enveloppe métallique externe fait office de bouclier solaire, ménageant un espace d'air de 15 à 25 mm entre cette enveloppe et la paroi principale du boîtier. Lorsque l'enveloppe externe s'échauffe sous l'effet du soleil, l'air contenu dans cet espace monte naturellement par effet de cheminée, aspirant l'air frais par le bas et repoussant activement la chaleur solaire avant qu'elle ne pénètre dans le compartiment interne.

Intégrité structurelle sous fortes contraintes thermiques

La chaleur n'endommage pas seulement les composants électroniques ; elle modifie physiquement les dimensions du boîtier métallique. Le coefficient de dilatation thermique (CDT) définit l'allongement d'un matériau sous l'effet de la chaleur. Bien que quelques millimètres de dilatation puissent paraître négligeables, ils engendrent de fortes contraintes mécaniques dans les assemblages de haute précision.

En fonctionnement à des températures internes soutenues supérieures à 65 °C, un Cadre d'armoire pour équipement industriel sur mesure Ce matériau subit une dilatation thermique importante. Si les montants de la structure sont en aluminium (coefficient de dilatation thermique : 23,6 µm/m·°C) et les rails de fixation internes en acier au carbone (coefficient de dilatation thermique : 12,0 µm/m·°C), les deux métaux se dilatent à des vitesses totalement différentes. Sur une portée verticale de deux mètres, cette dilatation différentielle peut cisailler les rivets, bloquer les charnières de porte et déformer les rails DIN internes. Pour pallier ce problème, les ingénieurs structurels utilisent des trous de fixation oblongs avec des fixations flottantes (comme des rondelles en PTFE ou des écrous à ressort captifs) aux points de jonction des différents alliages, permettant ainsi au métal de se dilater et de se contracter librement le long d'un seul axe sans compromettre l'intégrité structurelle du cadre.
