Comment concevoir et commander en ligne des supports métalliques robustes sur mesure

Comment concevoir et commander en ligne des supports métalliques robustes sur mesure

Aug 04, 2026

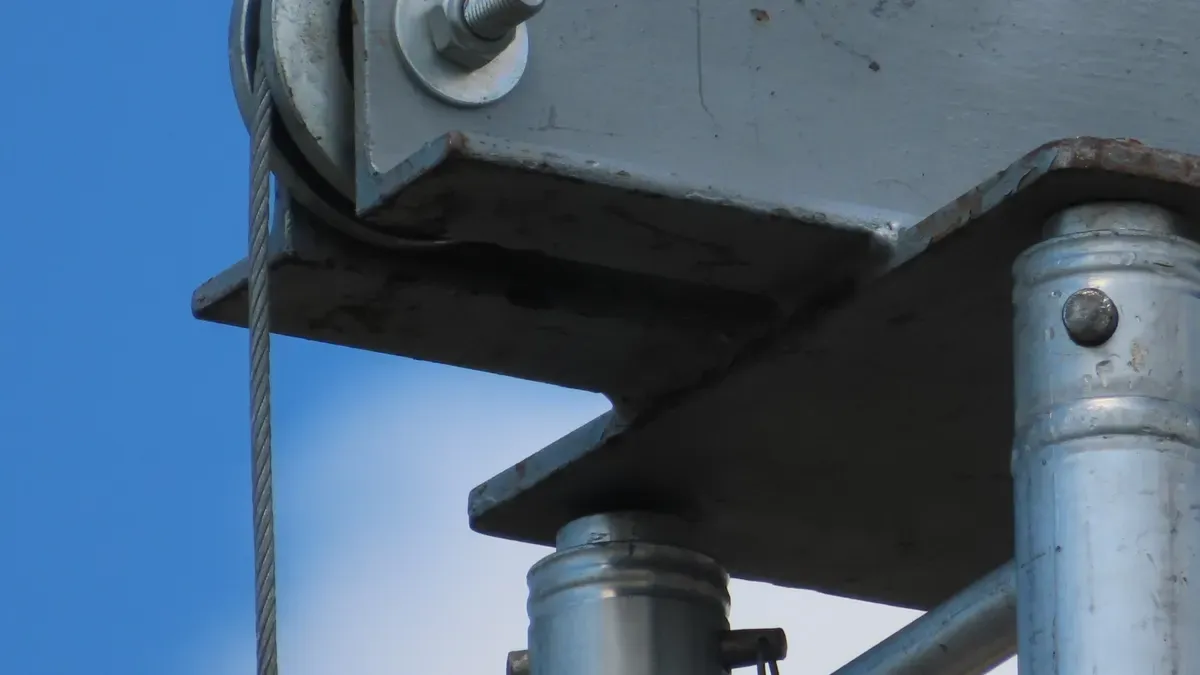

How to Design and Order Custom Heavy Duty Metal Brackets Online

Concevoir et commander Supports métalliques robustes sur mesure En ligne, vous devez d'abord définir précisément vos charges de travail, les vecteurs de force, la configuration des trous et les contraintes d'espace de montage. Ensuite, sélectionnez des tôles d'acier épaisses, préparez vos modèles CAO 2D ou 3D et téléchargez-les directement sur les plateformes de devis en ligne pour une fabrication immédiate.


Points clés à retenir

  • Calculez vos besoins en charge et ajoutez des goussets pour renforcer les points de forte contrainte.

  • Choisissez des matériaux robustes et des revêtements protecteurs pour éviter la rouille et la déformation.

  • Téléchargez en ligne des fichiers CAO STEP ou DXF précis pour une fabrication rapide.


Supports métalliques robustes sur mesure, conçus par des ingénieurs

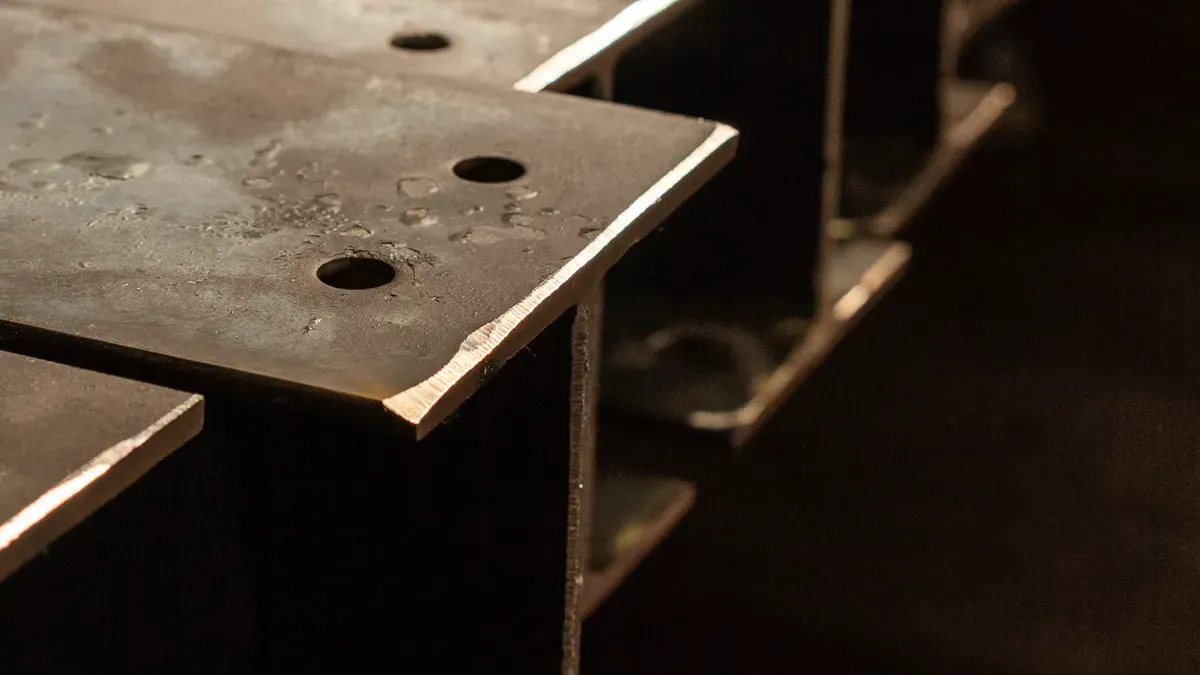

Engineering Custom Heavy Duty Metal Brackets

La conception de composants structurels fiables exige une planification rigoureuse et des paramètres techniques précis. Il est indispensable de convertir les contraintes de poids en formes géométriques exactes. Une ingénierie appropriée permet de prévenir la fatigue structurelle, les déformations permanentes et les défaillances d'équipement sous des charges opérationnelles extrêmes.


Calcul de la capacité de charge et des points de contrainte

Il est impératif de calculer les charges statiques et dynamiques avant la fabrication de vos composants. Les charges statiques correspondent au poids immobile, tandis que les charges dynamiques prennent en compte les vibrations, les chocs et les mouvements. Calculez la répartition totale des forces sur chaque plan de montage afin de garantir une stabilité optimale.

Conseil de pro : Appliquez toujours un coefficient de sécurité compris entre 1,5 et 3,0 selon l'application. Les fixations pour machines industrielles exigent des marges de sécurité plus élevées que les fixations murales standard.

Identifiez les points de forte contrainte, là où le support se plie ou se fixe aux structures porteuses. Les vecteurs de force concentrent les contraintes importantes directement sur les rayons de courbure et les joints de fixation. Vous pouvez atténuer ces concentrations de contraintes en ajoutant des goussets triangulaires ou des raidisseurs verticaux le long de l'angle de courbure. Ces éléments répartissent la force uniformément et augmentent la rigidité sans alourdir excessivement la structure.

Type de charge

Cause principale

Solution de conception

Charge statique

Poids mort de l'équipement

Augmenter l'épaisseur du matériau

Charge dynamique

Vibrations ou chocs du moteur

Intégrer les goussets et les ferrures de verrouillage

Force en porte-à-faux

L'effet de levier des équipements en surplomb

Allonger la bride et ajouter des raidisseurs

Pour des applications structurelles spécialisées, telles que Cadre d'armoire pour équipement industriel fabriqué sur mesure, un calcul précis de la charge garantit une durabilité à long terme en cas d'utilisation intensive continue.


Optimisation de la configuration des trous et du positionnement des fixations

Le positionnement stratégique des trous de fixation garantit une rétention de charge maximale et prévient le cisaillement du matériau. Maintenez une distance minimale de deux fois l'épaisseur du matériau entre les bords des trous et les limites extérieures du support. Des trous trop proches d'un bord fragilisent le métal environnant.

Éviter perçage de trous Après les opérations de découpe laser et de pliage, les modifications ultérieures réduisent la précision dimensionnelle. Il est donc préférable de programmer directement la géométrie de tous les trous dans votre modèle CAO initial.

Choisissez les fixations appropriées en fonction des exigences de charge de cisaillement et de traction :

  • Vis à tête hexagonale de grade 8 : Idéal pour les châssis de machines à fortes vibrations.

  • Boulons d'ancrage structurels : Indispensable pour fixer directement les charpentes lourdes dans des fondations en béton.

  • Vis à tête fraisée : Idéal pour un montage affleurant sur des boîtiers extérieurs lisses.

Un dégagement adéquat des fixations évite tout blocage lors de l'installation finale. Prévoyez des trous oblongs si vous avez besoin d'une plus grande flexibilité d'alignement lors de l'assemblage final.


Conception de supports d'étagères métalliques à faire soi-même pour charges lourdes

La création de systèmes de rayonnages à grande capacité exige une grande précision conception et mesure Dès le départ, il est essentiel d'évaluer l'emplacement des montants muraux, la résistance des fixations et la profondeur des étagères. Des étagères plus profondes augmentent l'effet de levier, ce qui amplifie la force de traction exercée sur les fixations murales supérieures.

Lorsque vous assemblez supports d'étagères métalliques à faire soi-même Pour le stockage industriel ou l'outillage dense d'un atelier, prolongez le montant vertical afin de couvrir plusieurs points de fixation le long du goujon. Cette configuration répartit les forces de tension sur une plus grande surface.

Ingénierie supports métalliques robustes sur mesure La plateforme en ligne vous permet de spécifier les dimensions exactes des brides, l'emplacement des trous et les nervures de renfort, adaptés directement à votre configuration personnalisée.


Sélection de matériaux et de finitions à haute résistance

Le choix du matériau idéal et de la finition protectrice permet d'éviter les défaillances structurelles.


Comparaison de l'acier, de l'acier inoxydable et de l'aluminium

Le choix de l'alliage approprié détermine la durabilité et la limite de charge de votre composant. L'acier au carbone offre une résistance structurelle exceptionnelle pour les châssis de machines lourdes. L'acier inoxydable résiste aux conditions environnementales difficiles et aux produits chimiques. Les profilés en aluminium offrent un rapport résistance/poids supérieur pour la conception de supports structurels modulaires, permettant un support structurel robuste avec un poids réduit et une plus grande polyvalence.

Alliage / Grade

Plage de résistance à la traction ultime

Limite d'élasticité

Acier au carbone ASTM A36

400 à 550 MPa

250 à 350 MPa

Acier inoxydable 304

515 à 750 MPa

205 à 300 MPa

Alliage d'aluminium 6061-T6

290 à 310 MPa

240 à 275 MPa


Détermination de l'épaisseur et du calibre des tôles

Les tôles plus épaisses supportent des charges mécaniques plus élevées et réduisent la flexion sous l'effet des forces dynamiques. Cependant, une épaisseur plus importante modifie les paramètres de pliage lors du formage sur presse plieuse CNC. Lors du pliage à vide sur une presse plieuse, le rayon de courbure intérieur est directement proportionnel à l'épaisseur de la tôle. Il est donc nécessaire d'adapter la géométrie de votre fichier CAO pour prendre en compte ces rayons de courbure plus importants.


Application de revêtements de surface protecteurs

Le métal nu se dégrade rapidement sans protection de surface adéquate. Il est impératif d'adapter le procédé de finition à votre environnement opérationnel.

🛠️ Conseil rapide : Le revêtement en poudre offre une excellente résistance aux rayures pour les châssis de machines d'intérieur. Utilisez la galvanisation à chaud ou le zingage pour protéger les composants en acier d'extérieur contre l'humidité et la rouille.

Lorsque vous spécifiez des supports métalliques robustes sur mesure ou des supports métalliques robustes sur mesure pour les boîtiers d'équipements spécialisés, les finitions haut de gamme préservent l'intégrité mécanique et offrent une apparence industrielle professionnelle.


Préparation des fichiers CAO et commande en ligne

Preparing CAD Files and Ordering Online

Les flux de travail numériques simplifient la transition entre la conception numérique initiale et la fabrication des éléments structurels. Les plateformes en ligne acceptent directement des fichiers CAO précis, ce qui réduit le temps de traitement manuel et élimine les retards de communication coûteux.


Préparation des formats de fichiers CAO 2D et 3D

Vous devez formater correctement vos fichiers d'ingénierie avant de les télécharger sur les portails de fabrication de supports personnalisés. Les machines numériques lisent les formats de fichiers 3D standard tels que STEP et IGES pour une analyse géométrique complète. L'exportation des profils plats aux formats 2D DXF ou DWG facilite la planification automatisée des trajectoires d'outils pour la production de tôles plates.

Respectez scrupuleusement les paramètres d'exportation afin de conserver les proportions physiques exactes :

Paramètre / Exigence

Action pour l'exportation

Prévention de la distorsion d'échelle

Échelle de dessin

Modéliser directement en 2D à l'échelle 1:1 réelle.

Les dimensions physiques sont garanties conformes à la géométrie CAO

Unités de base

Définissez les unités en millimètres avant de commencer la conception.

Empêche les erreurs de correspondance d'unités lors de la découpe laser

Conversion d'unités

Convertir la géométrie dessinée en pouces en millimètres lors de l'exportation

Empêche les pièces de se rétrécir jusqu'à 1/25,4 de leur taille réelle.

Des modèles CAO clairs permettent d'obtenir des pièces physiques fiables. Appliquez ces étapes clés de préparation des fichiers :

  • Échelle d'exportation : Créez et exportez tous les fichiers CAO à l'échelle 1:1 exacte, de préférence en utilisant les pouces ou les millimètres.

  • Géométrie propre : Désactivez ou supprimez les lignes de construction superflues et la géométrie projetée des esquisses avant l'exportation.

  • Paramètres d'exportation STEP : Travaillez et exportez au niveau des composants plutôt qu'au niveau du corps pour vous assurer que l'option de format STEP est disponible et exportée correctement.

Les assemblages complexes nécessitent l'exportation de composants individuels. Par exemple, la conception d'un Service de fabrication et d'assemblage de boîtiers de batterie en tôle pour équipementiers nécessite des fichiers séparés pour chaque support, bride structurelle et panneau extérieur afin de garantir un parcours d'outil laser précis.


Navigation dans la fabrication en ligne et les devis instantanés

Les interfaces web modernes analysent instantanément vos fichiers téléchargés. Ces plateformes évaluent automatiquement le volume de matériau, l'épaisseur de la tôle, le nombre de pliages et les trajectoires d'outils.

Les plateformes de fabrication sur mesure en ligne offrent des avantages considérables par rapport aux circuits d'achat traditionnels :

Métrique / Aspect

Services de fabrication en ligne

Ateliers d'usinage locaux

Délai de devis

Devis automatisés immédiats ou le jour même

Réponse manuelle sous 3 à 5 jours ouvrables

Délai de production et de livraison

Garantie de traitement en 3 jours ; délai de livraison de 3 jours.

Délai pouvant aller jusqu'à 2 semaines en fonction des commandes en attente.

Facteurs de coût et frais d'installation

Coûts réduits grâce à la génération automatisée des trajectoires d'outils ; aucune quantité minimale de commande (MOQ)

Coûteux pour les petits volumes en raison des frais élevés de préparation manuelle et de main-d'œuvre des machinistes

Modèle de tarification

Standardisé, transparent et prévisible

Variable et soumise à la charge de travail actuelle

Un logiciel automatisé fournit un retour d'information en temps réel sur la conception dès le chargement du fichier. Le système vous alerte immédiatement si un trou est trop près d'un bord ou si un rayon de pliage dépasse les limites physiques de l'outillage. Des découpeuses laser haute vitesse commencent la découpe de la tôle instantanément après validation du fichier, puis des presses plieuses CNC automatisées plient le métal en profils tridimensionnels précis. Nos services de fabrication de tôlerie en ligne, optimisés, prennent en charge des épaisseurs de matériau précises jusqu'à 3,175 mm (0,125 pouce) et offrent des délais de livraison rapides sans minimum de commande.


Finalisation des épreuves de commande et des tolérances de production

La vérification des épreuves numériques finales garantit que vos composants répondent à des spécifications d'ajustement physique strictes. Les normes de fabrication standard régissent les processus de précision contrôlés par ordinateur. La norme industrielle ISO 2768-mK définit des limites générales. La désignation m (moyen) définit des tolérances linéaires, tandis que K régit des paramètres géométriques tels que la planéité et la perpendicularité.

Processus de fabrication

Spécifications standard

Précision linéaire réalisable

Découpe laser

ISO 2768-mK

±0,1 mm à ±0,2 mm

Pliage de tôle (CNC/Presse plieuse)

ISO 2768-cK

±0,2 mm à ±0,5 mm


Les variations accumulées peuvent entraîner un désalignement des trous de fixation lors de l'installation finale sur des tôles de formes complexes. Évaluez ces facteurs lors de votre revue de conception finale :

Facteur de fabrication

Impact sur l'ajustement et l'alignement des trous

Mesures d'atténuation recommandées dans la conception

Profilés multi-courbes

Les erreurs angulaires (environ 0,5° par impact) s'accumulent au niveau des coudes, décalant l'emplacement des trous sur les brides finales jusqu'à 1/16".

Dimensionner les caractéristiques critiques à partir d'une seule donnée fonctionnelle plutôt que d'enchaîner les dimensions

Post-traitement (revêtement)

Le revêtement en poudre ajoute 3 à 7 mils de matière, comblant les jeux et décalant l'alignement des trous

Tenez compte de l'épaisseur de la finition en dimensionnant les trous de dégagement pour les conditions « après finition ».

Proximité des lignes de virage

Le perçage de trous à l'intérieur de 2T + R déforme les trous circulaires en ovales, le métal s'étirant lors du formage.

Veillez à ce que les trous soient positionnés en dehors de la zone de déformation plastique (au-delà de 2T + R).

Horaires de travail généraux

Des décalages typiques de ±0,020" au niveau des coudes créent des assemblages forcés et contraints, ce qui endommage les filetages.

Remplacer les trous ronds standard par des fentes servant de « zones d'atterrissage » auto-alignantes.

💡 Conseil de conception : Plus le nombre de fixations dans un motif augmente, plus l'erreur cumulée totale exige des limites de fabrication plus strictes pour chaque trou. Remplacez les trous circulaires standard par des fentes afin de créer des zones d'alignement automatique sur les profils à plusieurs coudes.

Une préparation minutieuse des fichiers et une vérification rigoureuse des tolérances garantissent que vos supports métalliques robustes sur mesure arrivent prêts à être installés immédiatement dans les châssis de vos équipements.



La conception de supports métalliques robustes sur mesure exige des spécifications structurelles claires, des métaux à haute résistance, des finitions dynamiques et des fichiers CAO précis. Consultez cette liste de vérification avant de passer votre commande :

  • Vérifier les tolérances dimensionnelles et l'alignement des trous

  • Vérifier les rayons de courbure appropriés en fonction de l'épaisseur de la tôle.

  • Spécifiez les revêtements de surface protecteurs

  • Vérifiez la taille du matériel et la compatibilité des fixations

Téléchargez dès aujourd'hui vos modèles CAO sur notre plateforme de fabrication en ligne pour obtenir un devis instantané et accélérer le déroulement de votre projet !


FAQ

💡 Besoin de réponses rapides ? Consultez cette foire aux questions avant de soumettre en ligne vos modèles CAO de supports personnalisés.

Quels formats de fichiers faut-il télécharger pour la fabrication de supports sur mesure ?

Téléversez des fichiers 3D STEP ou IGES pour une évaluation géométrique complète. Vous pouvez également soumettre des fichiers 2D DXF ou DWG pour une découpe laser précise à plat.

Comment prévenir la corrosion des supports en acier robustes ?

Choisissez les finitions de protection en fonction de votre environnement d'utilisation. Appliquez un revêtement en poudre durable pour les châssis d'équipements d'intérieur ou optez pour un zingage pour les applications extérieures.

Pourquoi utiliser des trous oblongs plutôt que des trous ronds standard ?

Les trous oblongs offrent une grande flexibilité d'alignement sur les brides cintrées complexes. Ils absorbent les légères tolérances de fabrication et empêchent le blocage des fixations lors de l'assemblage final de l'équipement.
