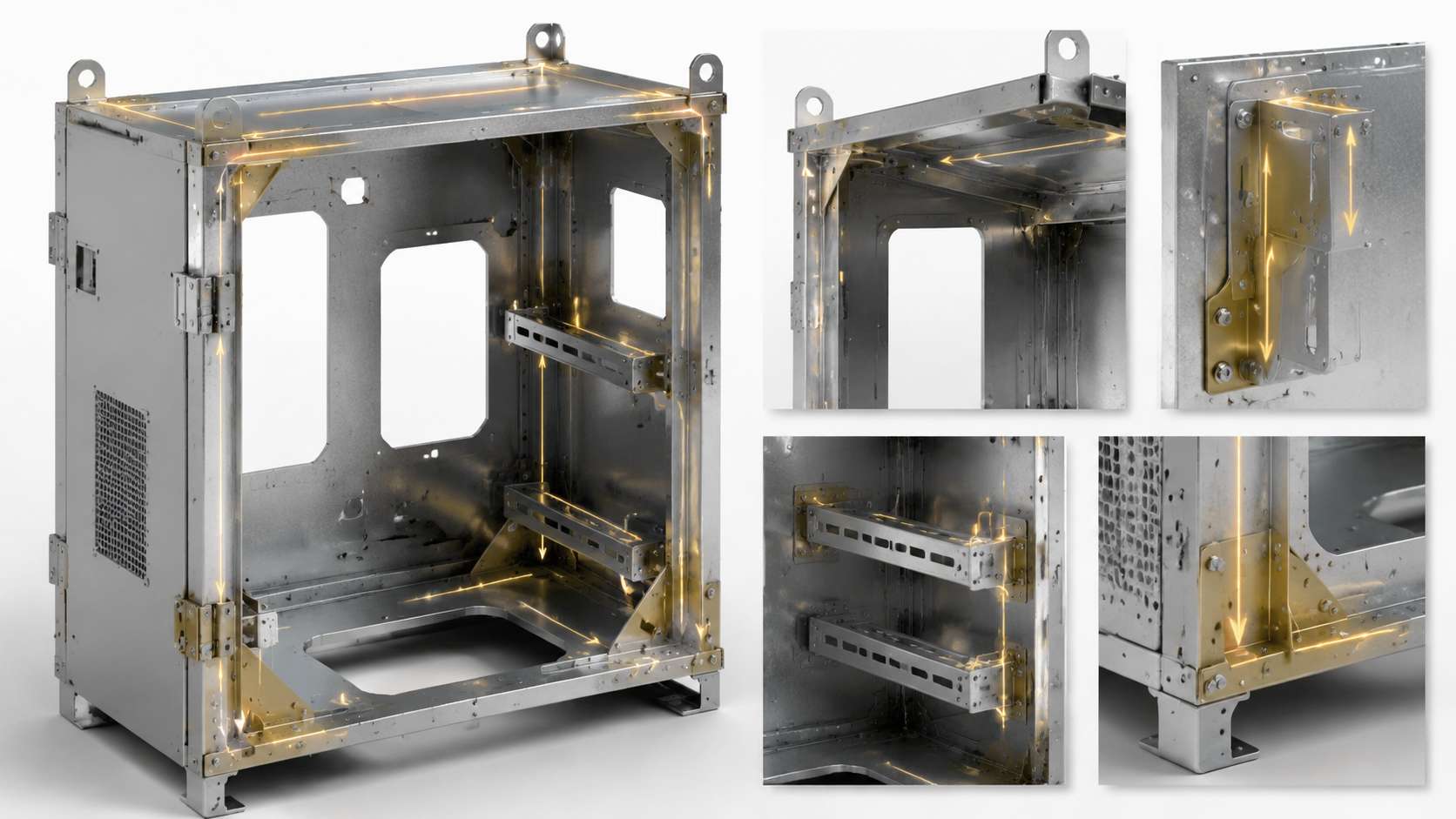

Allègement des structures en tôlerie : comment réduire le poids des boîtiers sur mesure sans compromettre leur résistance

Pour les équipements industriels, les armoires électriques, les systèmes de contrôle, les équipements de télécommunications et les appareils fonctionnant sur batteries, le poids du boîtier peut constituer un enjeu technique majeur. Un boîtier plus lourd augmente la consommation de matériaux, les coûts de transport, la complexité de l'installation et parfois la charge exercée sur les charnières, les supports, les structures de montage et les châssis.

La solution évidente consiste à utiliser des tôles plus fines. Cependant, une simple réduction de l'épaisseur peut engendrer de nouveaux problèmes : déformation des panneaux, vibrations, ondulation, portes déformées, points de fixation fragiles et faible résistance aux chocs. Il est préférable d'optimiser la structure pour réduire le poids plutôt que de simplement retirer de la matière.

Pour les boîtiers sur mesure, la stratégie d'allègement la plus efficace combine généralement la sélection des matériaux, la géométrie formée, les nervures, les brides, l'optimisation du pliage, le renforcement localisé et une analyse minutieuse du chemin de charge.

1. Commencez par la charge, et non par l'épaisseur de la tôle.

Une erreur fréquente consiste à choisir d'abord l'épaisseur de la tôle, puis à essayer d'adapter le boîtier à cette épaisseur. Une meilleure approche consiste à identifier les contraintes réelles auxquelles le boîtier doit résister.

Cette distinction est importante car toutes les parties d'un boîtier ne supportent pas la même charge. Un grand panneau latéral plat peut n'avoir à résister qu'à son propre poids et à ses vibrations, tandis qu'un support de fixation peut supporter une charge plusieurs fois supérieure à celle du panneau qui l'entoure.

2. Utiliser la géométrie pour remplacer certaines épaisseurs de matériau

Le principe d'allègement le plus utile dans la fabrication de tôles est simple : la forme peut créer de la rigidité sans ajouter beaucoup de masse.

Une tôle plane présente une résistance limitée à la flexion. Lorsqu'on lui donne la forme d'une bride, d'un profilé en U, d'un bourrelet, d'une nervure ou d'un retour de chant, son comportement structurel change considérablement. Le matériau s'éloigne de l'axe neutre, ce qui accroît sa résistance à la flexion.

C’est pourquoi un panneau de 1,5 mm correctement conçu peut parfois être plus performant qu’un panneau plat de 2,0 mm mal conçu.

Par exemple, un guide de conception pratique décrit le remplacement d'un panneau de 2,0 mm par un panneau nervuré de 1,5 mm, ce qui représente une réduction d'épaisseur d'environ 25 % tout en conservant une rigidité comparable. Le résultat final dépend de la géométrie, du matériau, de la portée, du chargement et des conditions de formage ; il convient donc de considérer ce résultat comme un objectif de conception plutôt que comme une règle absolue.

3. Ajouter des nervures de renfort aux grands panneaux plats

Les grandes surfaces planes sont généralement les premières à être étudiées pour réduire le poids. Un simple amincissement peut entraîner une déformation visible, voire un effet « en tôle ondulée ». Il est préférable d'y intégrer des nervures ou des reliefs.

Les nervures permettent d'augmenter la hauteur structurelle effective du panneau. Elles sont particulièrement utiles sur les portes d'armoires, les couvercles amovibles, les panneaux latéraux et les longs boîtiers d'équipements.

Le point essentiel est le positionnement des nervures. Une nervure doit suivre le cheminement des charges prévu et ne pas être ajoutée à des fins purement esthétiques. Les longues portées non supportées, les zones d'articulation, les zones de fixation et les zones autour des éléments lourds sont généralement des emplacements plus appropriés pour le renforcement.

4. Utiliser les brides comme éléments structuraux

Les brides constituent une autre solution économique pour accroître la rigidité. Au lieu de laisser le bord d'un panneau plat, le cintrage de ce bord crée un repli qui se comporte comme une petite poutre structurelle.

Cette solution est particulièrement efficace autour des portes et des couvercles d'armoires. Un rebord de retour correctement dimensionné permet de réduire la déformation des bords tout en offrant une surface utile pour les joints, les fixations, les charnières ou les panneaux adjacents.

Pour un Boîtier en tôle sur mesureLe concepteur doit donc considérer la géométrie pliée complète plutôt que d'évaluer chaque panneau plat séparément.

Dans de nombreux cas, quelques pliages suffisent pour remplacer le renforcement par soudure. Cela permet de réduire simultanément le nombre de pièces, les opérations de soudage, les risques de déformation et les travaux de finition secondaires.

5. Choisir le matériau en fonction du poids et de la fonction

Le remplacement d'un matériau permet une réduction de poids plus importante qu'un simple changement d'épaisseur. L'aluminium, par exemple, a une densité bien inférieure à celle de l'acier et peut s'avérer intéressant lorsque le poids, la résistance à la corrosion et les performances thermiques sont des critères importants.

La densité seule ne doit pas déterminer le matériau. Par exemple, le module d'élasticité plus faible de l'aluminium implique qu'une substitution directe épaisseur pour épaisseur ne garantit pas automatiquement la même rigidité. La géométrie, l'alliage, l'état de trempe, la méthode d'assemblage et la charge prévue sont autant de facteurs à prendre en compte.

6. Renforcer uniquement là où la charge existe

L'un des moyens les plus simples d'ajouter un poids inutile est de renforcer l'ensemble d'une enceinte alors que seuls quelques endroits nécessitent réellement une résistance accrue.

Une approche plus efficace consiste à utiliser un renforcement localisé.

• Renforcez les points de fixation des charnières plutôt que la porte entière.
• N'ajoutez des plaques de montage plus épaisses qu'aux endroits où sont fixés des composants lourds.
• Utilisez des nervures locales autour des grandes découpes qui fragilisent un panneau.
• Renforcer les points de levage séparément des parois de l'enceinte à faible charge.
• Utilisez des supports ou des goussets formés aux endroits où des charges concentrées pénètrent dans l'enceinte.

Cette approche permet aux panneaux principaux de l'enceinte de rester relativement légers tout en conservant leur résistance aux interfaces critiques.

7. Ne négligez pas les découpes, les trous et les zones de pliage.

La réduction du poids passe souvent par la suppression d'ouvertures de ventilation, d'entrées de câbles, de découpes pour l'écran ou de trous d'accès. Cependant, retirer de la matière d'un panneau peut en modifier considérablement la rigidité.

Une grande découpe rectangulaire au centre d'un panneau peut créer une zone de faiblesse autour de l'ouverture. Des angles arrondis, des retours de bord, des brides locales ou des cadres de renfort peuvent contribuer à compenser en partie la perte de rigidité.

La conception du pliage est également importante. On ne peut pas traiter une tôle comme un bloc solide aux angles vifs. Le rayon de pliage réel dépend du matériau, de l'épaisseur, de l'outillage et de la méthode de formage. Des rayons internes trop faibles peuvent accroître le risque de fissures, de déformations ou de variations dimensionnelles.

Pour un Boîtier métallique léger fabriqué, la meilleure conception est donc celle qui prend en compte la découpe et le pliage simultanément plutôt que d'optimiser uniquement le patron à plat.

8. Réduire le poids sans créer de problèmes de fabrication

Une conception théoriquement légère peut s'avérer coûteuse si elle nécessite trop d'opérations spéciales. Avant de diffuser un projet, examinez le processus de fabrication avec le fabricant.

9. Utilisez l'analyse par éléments finis (FEA) lorsque la cible de poids est agressive.

Lorsqu'un boîtier est soumis à des limites de poids strictes ou contient des équipements coûteux, le seul jugement de l'ingénieur peut s'avérer insuffisant. L'analyse par éléments finis (AEF) permet d'identifier les zones où les matériaux contribuent réellement à la performance structurelle.

Un flux de travail pratique est le suivant :

1. Construisez le modèle initial de l'enceinte.
2. Définir les conditions de montage et les charges prévues.
3. Identifier les zones présentant un déplacement ou une contrainte excessive.
4. Réduire la quantité de matériau dans les zones peu sollicitées.
5. Ajoutez des nervures, des coudes ou un renforcement local le long des chemins de charge critiques.
6. Relancez l'analyse et comparez la masse, le déplacement et la contrainte.
7. Réalisez un prototype du design optimisé et vérifiez-le par des tests physiques.

L'objectif n'est pas de rendre chaque panneau aussi fin que possible. L'objectif est de placer la matière là où elle contribue à la rigidité, à la résistance, à la résistance aux chocs ou à la fiabilité du montage.

10. Un objectif pratique d'allègement pour les boîtiers sur mesure

Pour de nombreux projets d'encapsulation, une séquence d'optimisation judicieuse consiste d'abord à éliminer les matériaux inutiles, puis à améliorer la géométrie, et seulement ensuite à envisager des solutions de fabrication plus complexes.

Une analyse technique utile peut suivre cet ordre :

Concevoir en fonction du poids, puis vérifier la résistance

Alléger un boîtier avec succès ne se résume pas à choisir des tôles plus fines. La meilleure stratégie consiste à comprendre la répartition des charges et à utiliser la géométrie pour optimiser l'utilisation de chaque gramme de matériau.

Les nervures permettent de rigidifier les panneaux de grande taille. Les brides transforment les bords fins en éléments structuraux. Un renforcement localisé protège les interfaces soumises à de fortes contraintes sans alourdir l'ensemble. Le choix des matériaux permet de réduire davantage la masse lorsque l'application le permet.

Pour les fabricants développant un Boîtier industriel en tôleCes décisions devraient être prises avant la fabrication, et non après la production d'un prototype lourd. Une collaboration précoce entre l'ingénieur concepteur et le fournisseur de fabrication permet également d'identifier les problèmes de rayon de courbure, d'outillage, de soudage, de tolérance et d'assemblage avant qu'ils ne posent des problèmes de production.

Le boîtier léger le plus résistant est rarement celui qui contient le plus de matériaux. C'est celui où les matériaux, la géométrie, le processus de fabrication et les exigences de charge ont été conçus comme un système intégré.
