Que faut-il pour construire un châssis métallique fiable pour un distributeur automatique OEM ?

À l'ère des villes intelligentes et du commerce automatisé, les consommateurs utilisent quotidiennement des équipements en libre-service. Qu'il s'agisse d'une borne interactive de billetterie en gare, d'un distributeur automatique intelligent ou d'un guichet automatique bancaire de pointe, les utilisateurs exigent un fonctionnement irréprochable. Ils privilégient l'écran tactile élégant, l'interface utilisateur intuitive et la rapidité de traitement. Pourtant, sous cette apparence soignée se cache la véritable structure, souvent méconnue, de la machine : une structure métallique complexe à plusieurs niveaux.

Lors de la conception d'un Enceinte de kiosque en tôle sur mesureLes panneaux extérieurs sont généralement conçus pour l'esthétique de la marque, la résistance aux intempéries et l'ergonomie. Mais le châssis interne est une tout autre affaire. Il est axé exclusivement sur la fonctionnalité, des tolérances serrées, la gestion thermique et l'intégration électromécanique. Chez Huapusheng (HPS), nous sommes spécialisés dans la réalisation de ces conceptions structurelles 3D complexes et composées de plusieurs éléments. Examinons en détail les processus d'ingénierie et de fabrication nécessaires à la construction d'un châssis automatisé fiable.

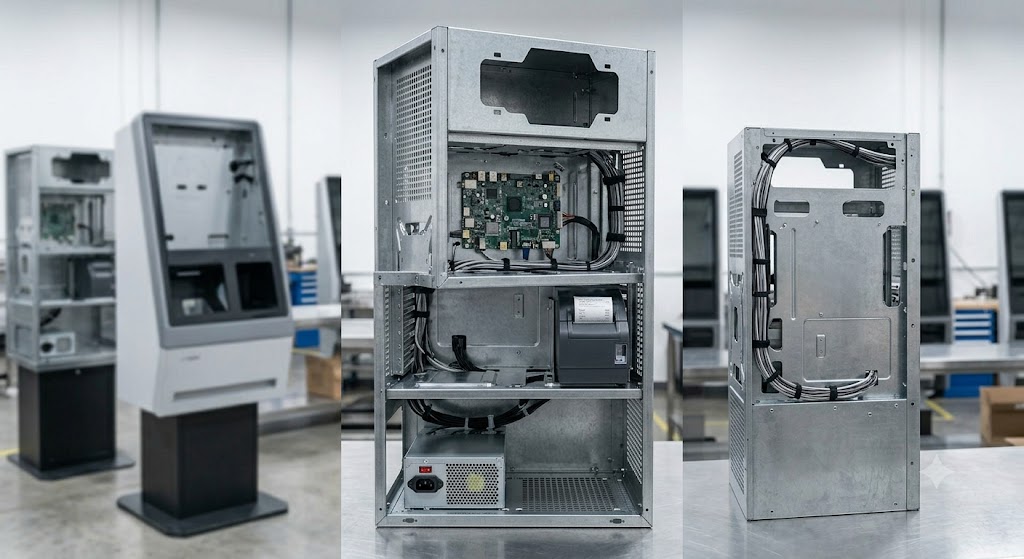

Fabrication d'un Châssis interne de la machine libre-service La fabrication d'un châssis de borne interactive est très différente de celle d'un simple boîtier métallique ou d'une armoire électrique standard. Ces châssis doivent accueillir simultanément, de manière sûre et précise, une multitude de composants sensibles et lourds. Un châssis de borne interactive typique comprend des blocs d'alimentation imposants, des écrans LCD fragiles, des systèmes complexes de gestion des câbles, des monnayeurs, des imprimantes de reçus et des mécanismes de distribution mobiles.

Cela pose un défi d'ingénierie unique : les tolérances cumulatives. Si un trou de fixation sur le support de base est désaligné, même d'une fraction de millimètre, cette erreur s'accumule à mesure que l'on monte. Au moment de fixer l'écran tactile sur la partie supérieure, celui-ci risque d'être mal positionné contre la coque extérieure. Pour éviter cela, le partenaire de fabrication doit posséder des capacités exceptionnelles d'usinage CNC et respecter scrupuleusement les normes de tolérance ISO 2768-m pour chaque composant.

2. Sélection stratégique des matériaux : équilibrer coût et performance

Avant même la première découpe, le choix du matériau est crucial pour le châssis interne. Cette partie de la machine étant invisible pour l'utilisateur, les traitements de surface esthétiques (comme le revêtement en poudre brillant) sont souvent superflus et engendrent des coûts injustifiés. Les ingénieurs privilégient donc la rigidité structurelle et la résistance intrinsèque à la corrosion.

Pour la plupart des châssis internes, Acier pré-galvanisé (SECC ou SGCC) est le champion incontesté. Il offre la haute résistance à la traction de l'acier laminé à froid, mais bénéficie d'un revêtement de zinc appliqué en usine qui le protège de la rouille sans nécessiter de peinture ultérieure. Dans les applications où la réduction du poids est essentielle, comme pour les terminaux médicaux muraux, on utilise des alliages d'aluminium de qualité aérospatiale (tels que le 5052), souvent recouverts d'une couche d'anodisation transparente pour prévenir l'oxydation et assurer la mise à la terre.

3. Poinçonnage CNC : le héros méconnu de la fabrication de châssis

Si la découpe laser haute puissance est idéale pour découper des plaques extérieures épaisses, le poinçonnage CNC reste la technologie de pointe pour la fabrication des châssis internes. Ces derniers requièrent une multitude de fonctionnalités : orifices de ventilation pour la dissipation de la chaleur, logements spécifiques pour les têtes de vis, encoches pour les colliers de serrage et trous taraudés extrudés pour la fixation des éléments de montage.

L'utilisation d'une poinçonneuse à tourelle CNC de pointe (comme nos systèmes AMADA) permet aux fabricants de réaliser des centaines de trous de ventilation identiques en quelques secondes, tout en créant simultanément des formes 3D qu'un laser ne peut tout simplement pas produire. Ceci garantit non seulement une constance absolue pour les grandes séries de production, mais augmente également considérablement l'efficacité de la fabrication, réduisant ainsi directement le coût unitaire global pour nos clients.

4. Assemblage clé en main : Éliminer les goulets d’étranglement de la production

Un problème majeur pour les marques d'équipements électroniques réside dans le temps et la main-d'œuvre consacrés à l'assemblage des pièces métalliques brutes avant même le câblage électronique. Que vous produisiez une station de diagnostic médical complexe ou un Cadre métallique pour distributeur automatique OEML'assemblage mécanique clé en main change la donne pour votre chaîne d'approvisionnement.

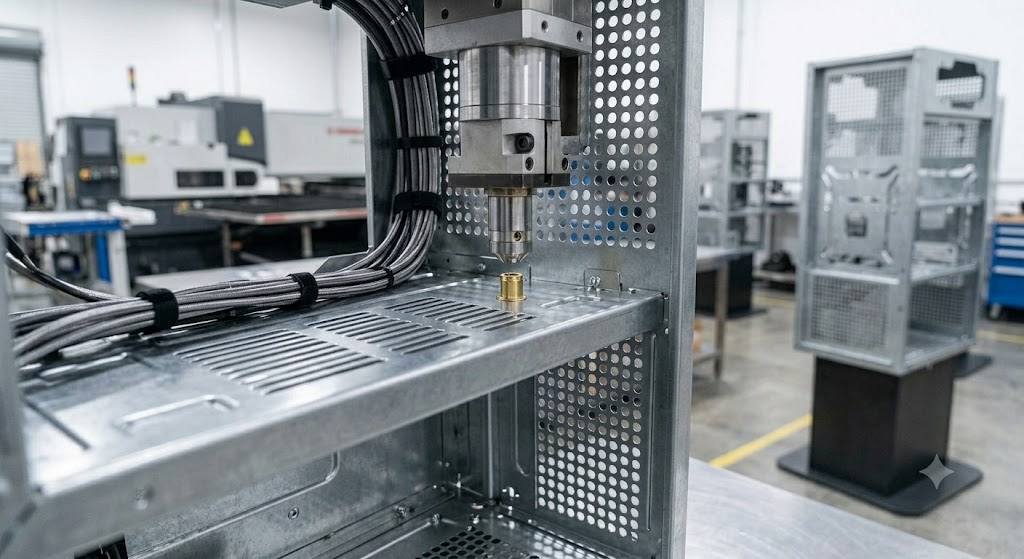

En collaborant avec un fabricant d'équipement d'origine (OEM) entièrement intégré comme HPS, le châssis arrive sur votre chaîne de montage entièrement assemblé. Nous utilisons des presses servo automatisées pour pré-installer tous les écrous PEM, les entretoises filetées et les fixations imperdables avec un contrôle précis du couple. De plus, nos équipes d'assemblage prennent en charge l'installation des rails coulissants robustes, des supports de cloison et des charnières. Vos ingénieurs internes peuvent ainsi se concentrer pleinement sur leur cœur de métier : l'intégration logicielle, le câblage et les tests électroniques finaux, sans se soucier de l'assemblage mécanique.

5. Support à la conception pour la fabrication (DFM)

Même les modèles 3D les plus ingénieux peuvent rencontrer des difficultés en production. Avant le lancement de la production à grande échelle, notre équipe d'ingénieurs réalise une analyse approfondie de la faisabilité de fabrication (DFM). Nous recherchons des solutions pour optimiser le nombre de pièces, par exemple en pliant une forme complexe à partir d'une seule feuille plutôt qu'en soudant trois pièces distinctes.

Nous analysons les rayons de courbure pour prévenir la fissuration du matériau, garantissons le dégagement nécessaire à l'insertion des outils et optimisons l'agencement pour minimiser les chutes. Cette approche d'ingénierie collaborative assure un produit non seulement robuste, mais aussi optimisé pour une production de masse rentable.

Capacités de fabrication standard pour les châssis

Pour garantir des performances optimales et une intégrité structurelle, voici les paramètres standard que nous appliquons à la fabrication des châssis électromécaniques :

Foire aux questions (FAQ)

Conclusion

La fiabilité d'une borne interactive, d'un distributeur automatique de billets ou d'un distributeur automatique repose en grande partie sur la précision de son châssis interne. Grâce à l'usinage CNC de pointe, au contrôle rigoureux des tolérances, à une analyse DFM approfondie et à l'intégration matérielle clé en main, les fabricants d'équipements peuvent accélérer la mise sur le marché de leurs produits tout en garantissant la sécurité de leurs composants électroniques sensibles. Prêt à optimiser votre prochain projet électromécanique ? Consultez dès aujourd'hui les experts en fabrication de Huapusheng.
